L-CNG加氣站是將LNG 轉化成CNG.給汽車加注CNG的加氣站。
撬裝式L-CNG加氣站是將高壓低溫柱塞泵、高壓汽化器、CNG儲氣瓶組、加氣機和控制柜等高度集成在一個橇塊上，配合LNG槽車在特定的地點給車輛加注CNG燃料的小型加氣站。 |
|
| |
|
|
|

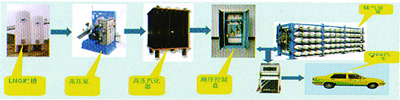

L-CNG加氣站工作流程圖
|
 |
|
| 根據客戶實際情況和要求、高壓低溫柱塞泵的驅動方式可選用電機驅動或天燃氣發動機驅動 |
|
| |
|
| |
| |
|
|
|
| |
1、占地面積小、安裝、運輸方便
2、建站投資少、周期短、日常燃料運輸成本低。
3、全部電器設備符合國家防爆要求、取得防爆許可證。
4、自動控制系統先進、具有可燃氣體泄漏檢測報警、火焰報警、超壓報警、低液位報警等多項檢測報警功能，使用安全，可靠。操作簡便。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
| 主要指標： |
|
| 貯罐幾何容積 |
20m³ |
|
| 貯罐方式 |
0.8Mpa |
|
運輸方式
|
半掛車運輸 |
|
| 車速 |
≤
60km/h |
|
適宣路況
|
三級公路 |
|
適宣環境條件
|
溫度:-20~50 ℃ |
|
| |
相對溫度:≤ 90%（溫度 20 ± 5 ℃ )
|
|
| |
風速：平均 13 ms|s,瞬時**** 18 ms|s
|
|
| 外型尺寸e(長 x 寬 x 高) |
12mx2.4mx2.6m |
|
| ****勞動總質量 |
30t |
|
| CNG日加氣能力 |
15000Nm³/d |
|
CNG日加氣車輛
|
出租300輛或公交200輛 |
|
| CNG加氣壓力 |
20Mpa |
|
| CNG加氣流量 |
1-40Nm³/min |
|
| 計量準確性 |
±0.5% |
|
| 計量重復性 |
±0.25% |
|
| 防爆等級 |
Exdibem ||AT4 |
|
| L-CNG加氣站實物簡圖 |
 |
|
|
| |
|
| |
|
|
|
|
| |
| |
