燃氣緊急切斷閥是一種安裝在城鎮燃氣管道上的并可根據各種已探測到的涉及燃氣安全的緊急情況，采用電驅動方式自動關閉的防爆型閥門。該閥門應在其持續的供電電壓從額定值降低到額定值的15%以下時或接收到外部關閥控制信號時，須能自動關閉，可靠切斷氣源，且只能手動開啟并能在無任何動力時保持開啟狀態。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
澆封防爆：根本杜絕火花產生，裝在燃氣管道上無安全隱患，不會成為引爆源
開閥方式：手動復位，開閥須到現場人工操作，符合燃氣事故處理特點
關閥方式：脈沖驅動關閥
關閥速度：1秒之內可切斷氣源
超低功耗：小于1瓦
關閥控制：低能耗瞬時驅動，支持消防備電工作方式，符合消防規范（與控制器配套）
信號輸出：在兩根關閥控制線上，可輸出閥門開關狀態反饋特征信號
保持方式：自保持開/關狀態，不消耗電能
密封可靠：結構上采用多級密封措施，加工精密，確保氣密性和安全性；材料上采用特種NBR/FKM橡膠
動作可靠：執行機構開關2萬次無故障
持續通電：5萬小時無故障
抗誤動作：具有優秀的防止開閥和關閥誤報動作的能力 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
| 型號 |
規格口徑 |
A |
B |
C |
參考圖片 |
| ZH2000-DN25A |
G1″DN25 |
140 |
185 |
150 |
絲接 |
| ZH2000-DN32A |
G1 1/4″DN32 |
140 |
185 |
150 |
| ZH2000-DN40A |
G1 1/2″DN40 |
140 |
185 |
150 |
| ZH2000-DN50A |
G2″DN50 |
155 |
205 |
162 |
|
|
| |
|
| |
|
|
|
|
| |
|
| |
|
| |
|
| |
| |
|
|
|
| |
閥門安裝單位應具備相應資質并按相關的燃氣管道施工規范、防爆電氣規范和制造商要求安裝。

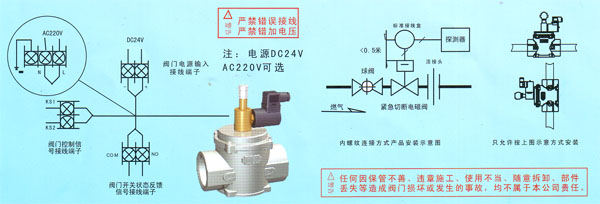

安裝前應仔細閱讀產品說明書何相關技術資料。應按圖示的位置要求和閥體標明的氣流方向安裝。
管道內吹掃時應采取有效措施防止管內雜物損壞閥內密封材料（如隔離措施等）；若燃氣中含有雜質應在閥前端路上安裝適配的過濾閥。
閥門通電前應仔細檢查，嚴禁錯誤接線。加錯電壓，以免損壞電磁閥。
閥門在開啟狀態時，才能進行管道強度試壓。
應做好防護罩的維護管理，防護罩不得損失和丟失。
若要手動開閥用氣，則須經專業人員確認用氣場所是否具備安全用氣條件，否則，后果自負。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
控制類型：直動式操作 外殼防護等級：IP65
適用介質：煤氣、天然氣、液化石油氣等無腐蝕性氣體 適應溫度：-20℃~+50℃
結 構：膜片密封閥座閥 密封材料：特種NBR/FKM橡膠
****工作壓力：0.1MPa 電壓公差：-15%~+10%
公稱壓力：PN16 閥體材料：壓鑄合金鋁
連接方式：螺紋接口（1-2）符合En10226標準 操作系數：脈沖型
電源電壓：AC220V/50HzDC24V（可選） 防爆等級：ExmbllT4
關閉時間：＜1秒（約20毫秒） 金屬內件：不銹鋼和黃銅
打開方式：手動復位式 電氣連接：插件（不分正負極） |
|
|
| |
|
| |
|
|
|
|
| |
|
| |
|
| |
