母站壓縮機系列

Aspro HF/IODM 75系列設備主要是一個有2,3,4個壓縮等級組成的水平往復式壓縮機。通過聯軸器直聯的電動機或內燃機來驅動
在每個壓縮級的出口處，氣體通過一組散熱翅片管冷卻，冷卻后的氣體流到下一個壓縮級直到整個壓縮過程完成。
冷卻循環過程是通過空氣冷卻器來完成，其中包括軸向風扇通過電動或液壓馬達驅動完成。使循環的天然氣通過散熱翅片管冷卻，最終氣體通過排氣口排放出去
在每一個冷卻級的出口處安裝一個油分離器，用來收集潤滑油，通過一個閥門把潤滑油從分離器中全部吸出。此外，在末級設有一個聯合過濾器，可以保證輸送清潔的氣體到售氣機。

性能特點：

性能特點:

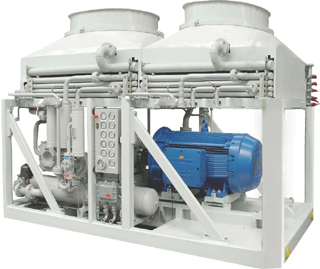

配套電機的母站壓縮機

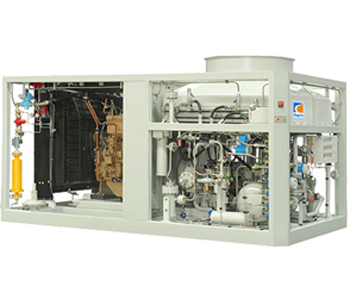

配套燃氣發動機母站壓縮機

部分母站壓縮機系列選型參數表：

型號	HF 75-2	HF 75-3-8	HF 75-3-12	HF 75-3-19	HF 75-4-2	HF 75-4-5
壓縮級數	2	3	3	3	4	4
最小進氣壓力	30 bar	3 bar	10 bar	18 bar	1 bar	4 bar
****進氣壓力	42 bar	11 bar	14 bar	28 bar	4.5 bar	6 bar
最小流量	2700 NM³/h	1400 NM³/h	2200 NM³/h	2750 NM³/h	1050 NM³/h	1600 NM³/h
****流量	4000 NM²/h	2400 NM²/h	3000 NM²/h	3750 NM²/h	1750 NM²/h	2200 NM²/h
電機	315 Kw	330 Kw	370 Kw	370 Kw	400 Kw	370 Kw
轉速	1500 rpm	1500 rpm	1500 rpm	1500 rpm	1500 rpm	1500 rpm
重量	15000kg
尺寸	長4800寬2600高2350mm
注1：確切的電機功耗需根據不同型號的性能曲線圖來計算。
注2：型號描述例如，HF 75-3-19 HF：高流量 75：用毫米度量的行程長度 3：壓縮級數 19：代表天然氣的吸氣壓力

性能特點

IODM 70-4 DB壓縮機

IODM 115-3 DB壓縮機

部分子站壓縮機系列選型參數表：

型號	IODM 70-2-DB	IODM 70-3-19 DB	IODM 70-4 DB	IODM 115-3-19 DB	HF 75-2 DB	SCA 50-3 DB
壓縮級數	2	3	4	3	2	3
最小進氣壓力	30 bar	14 bar	5-25 bar	16 bar	30 bar	10-25 bar
****進氣壓力	200 bar	200 bar	200 bar	200 bar	200 bar	200 bar
最小流量	300 NM³/h	300 NM³/h	250 NM³/h	550 NM³/h	600 NM³/h	100 NM³/h
****流量	2300 NM³/h	750 NM³/h	700 NM³/h	1175 NM³/h	4000 NM³/h	200 NM³/h
電機	45 Kw	90 Kw	90 Kw	132 Kw	75 Kw	37 Kw
轉速	1500 rpm	1500 rpm	1500 rpm	1500 rpm	1500 rpm	1500 rpm
重量	3800kg			4000kg	4000kg	3800kg
尺寸	長2050寬2950高2200 mm			4000kg	4000kg	3800kg
注1：確切的電動機功耗需根據不同型號的性能曲線來計算。
注2：型號描述例如，IODM 70-4 IODM：甲烷雙作用臥式壓縮機的縮寫 70：用毫米度量的行程長度 4：壓縮級數
