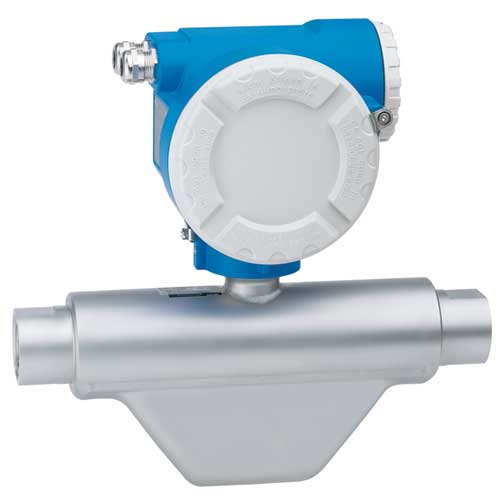

亞威質量流量測量系統-用于壓縮天然氣(CNG)的質量流量測量

根據科氏力測量原理，測量完全不受流體物理特性的影響。

• 壓縮天然氣（CNG）的專用流量計
• 流體溫度可達+125℃（+257℃）
• 過程壓力可達350bar（5080psi）
• 質量流量測量可達150kg/min(330Ib/min)

防爆認證：

• ATEX、FM、CSA、NEPSI

與通用過程控制系統的連接接口：

• MODBUS RS485


滿足您的所有要求：安全、緊湊和高精度

• 為壓縮天然氣加氣機特別設計
• 直接測量質量流量，無須壓力溫度補償
• 最小巧的結構和最堅強的外殼
• 優異的測量精度和重復性
• 最高過程壓力可達350bar

在不同的過程條件下，Promass系列流量計均可在測量過程中同時完成多個過程變量（質量、密度、溫度）的測量。

變送器具有下列優點：

• 通過FieldCare進行儀表故障診斷
• 極低的功率消耗

Promass系列傳感器歷經數百萬次試驗和測試，具有下列優點：

• 一體式結構設計，節約空間
• 平衡雙管測量系統，抗振性強
• 無需考慮前后直管段長度，安裝簡便


當您在加氣站加完氣，準備付錢時，加氣機的測量精度是非常重要的，因為這關系到您到底要為所加的天然氣付多少錢。

加氣機的核心部分就是這樣一臺流量計，其絕對精度的測量，長期穩定的運行保證您所付出的是您所得到的。

CNGmass是專為氣體燃料測量特別設計的一臺流量計，其優異的特性還包括：

• 穩定的產品質量
• 精確的測量精度
• 世界范圍內的防爆認證
• 多國貿易結算證書


操作：ToFTool-Fieldtool Package軟件調試

電源：10～30V DC 、20～28V AC

環境溫度：-40～+60℃

保護等級：IP67(NEMA 4X)

安裝尺寸：DN15:長×寬×高=277×139×138mm
　　　　　DN25:長×寬×高=316×139×313mm

脈沖輸出：10KHz,5KHz(雙頻)

壯態輸出：是

通信：MODBUS RS485

防爆認證：ATEX,FM,CSA,NEPSI

口徑范圍：DN15
　　　　　DN25

流量范圍：DN15:****50kg/min
　　　　　DN25:****120kg/min

測量精度：±0.5% o.r

過程壓力：最高可達350bar

使用溫度：-50～+125℃

Coriolis Mass Flow Measuring System
For fueling with Compressed Natural Gas (CNG)

Your benefits

The Promass measuring devices allow you record multiple process variables (mass/density/temperature) simultaneously during operation for diverse process conditions.

The transmitter concept comprises:

• FieldCare for onsite operation and diagnosis
• Very low energy consumption


The Promass sensors, tried and tested in over 100000 applications, offer:

• Space-saving and compact design
• Insensitivity to vibrations thanks to balanced twintube measuring system
• Easy installation without taking inlet or outlet runs into account

The Coriolis measuring principle works independently of the physical fluid properties.

• Specially designed flowmeter for fueling vehicles with CNG (compressed natural gas)
• Fluid temperature up to +125 °C (+257 °F)
• Process pressures up to 350 bar (5080 psi)
• Mass flow measurement up to 150 kg/min (330 lb/min)


Approvals for hazardous area:

• ATEX
• FM
• CSA
• NEPSI


Connection to common control systems:

• MODBUS RS485
