管道電伴熱系統完全解決方案 Yaweihua heating system piping complete solution

一、電伴熱系統簡介

環瑞電伴熱防凍及保溫系統采用自限溫電熱帶或恒功率電熱帶為加熱元件，對需要防凍及保溫的管道、罐體、流體或其他工藝設備進行伴熱或加熱，補充流體損失的熱量，使溫度保持在允許的范圍內，滿足各種溫度需求。

二、電伴熱系統特點

1．啟動速度，可精確控溫    2．溫度均勻    3．安裝方便    4．節能經濟    5．安全可靠

三、電伴熱系統優點

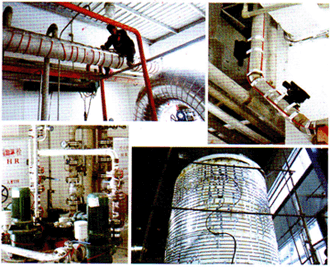

四、安裝實景圖

1、電伴熱比蒸汽伴熱運行省錢100%

  a溫度可控，節能省電，60% 消耗，40% 處于保溫不工作

  b維護方便，省人工

2、適合各種復雜的場合

  a水管，支管閥門特別多

  b油管，溫度要求精確

  c化工管，防爆場所

  d適合長距離管道

  e各種罐體

3、0排放， 0污染

4、使用壽命長， 10年以上

自限溫系統 Automatic temperature series

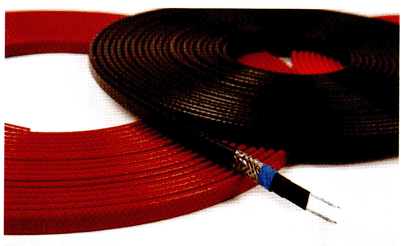

一、自限溫伴熱電纜概述

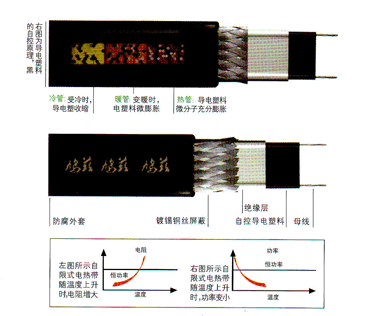

二、導電碳粒技術工作原理

自限溫伴熱電纜（自限溫電熱帶）是新一代帶狀恒溫電加熱器。其發熱元件是具有很高的正溫度系數"PTC" (Postive Temperature Coefficent)。特點是：能夠自動限制加熱時 的溫度，并隨被加熱體的溫度自動調節輸出功率：可以任意裁短 或在一定長度范圍內接長使用，并允許多次交叉重疊而無高溫過 熱點及燒毀之慮。這些特點使伴熱電纜具有：防止過熱，使用 維護簡便及節約電能等優點。

在每根伴熱帶內，母線之間的電路數隨溫度的影響而變化，當伴熱線周圍的溫度變冷時，導電塑料產生收縮而使碳粒連接形成電路，電流流經這些電路，使伴熱線發熱。

當溫度升高時，導電塑料產生的膨脹，碳粒漸漸斷開，引起電路中斷，電阻增加，伴熱線會自動減少功率輸出。

當周圍溫度變冷時，塑料又恢復到收縮狀態，碳粒相應連接起來形成電路，伴熱帶發熱功率又自動上升。

三、產品優點

四、用途

• 1、伴熱管線溫度均勻，不會過熱，安全可靠
• 2、節約電能
• 3、間歇操作時，升溫啟動快速
• 4、安裝及運行費用低
• 5、安裝維護簡便
• 6、便于自動化管理
• 7、無環境污染
• 8、適合復雜管線伴熱
• 9、適用于遠距離裝置的管線伴熱
• 1 0、適用于儀表箱防凍

適合于管道。設備及容器、伴熱、保溫、加熱，特別是其中的物料容易分解、變質、析晶、凝聚凍結時。在石油、化工、電力、冶金、輕工、食品、冷凍、建筑、煤氣、農副產品生產、加工及其它部門具有廣泛的用途。

需要防凍、融冰、化雪及防凝結的部位或場所，易液化、固化、易結晶及粘稠液體的管道、閥門、泵、槽、罐、反應器等的伴熱保溫、降粘及防堵。如煤氣、氯氣、原油、重油、食用油及水管等，特別是當上述管道間歇操作而無法完全排空時。

測量儀表的支管，因其較細而物料又不流動。無需精確恒溫的儀表，元件及功率不大的限溫加熱。

一、低溫系列

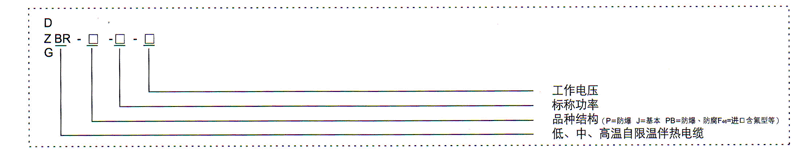

產品型號：DBR-J DBR-P  DBR-PB  DBR-PB46

低溫型：DBR (DXW、 DKW、 DBW、 DWK、 DHR、 LV、 DZL、 DKWZ)

1、電纜結構

• 1、銅芯導線
  2、導電塑料層
  3、聚烯烴絕緣層
  4、鍍錫銅絲屏蔽層
  5、氟塑料護套

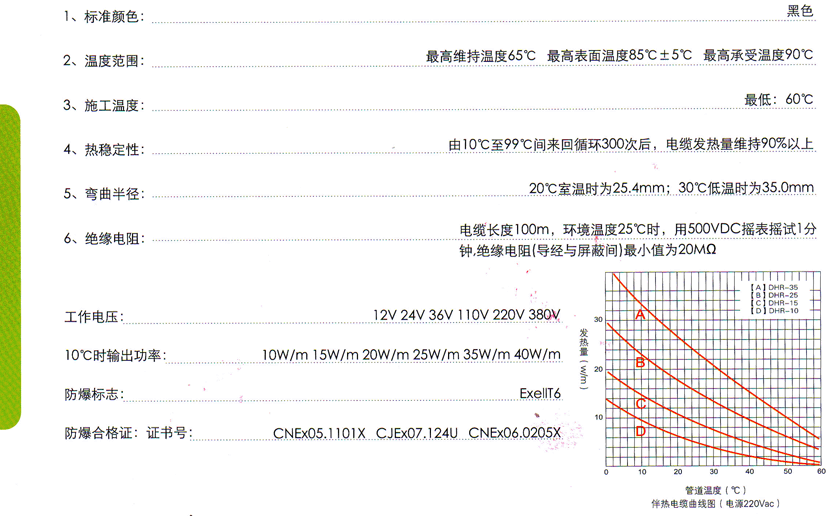

2、技術指標

二、中溫系列

產品型號：ZBR-j ZBR-P ZBR-PB ZBR-RP46

中溫型：ZBR (ZXW、 ZKW、 ZBW、 ZWK、 ZHR、 ZKWZ、 HV、 ZZL)

1、電纜結構

• 1、銅芯導線
  2、導電塑料層
  3、聚烯烴絕緣層
  4、鍍錫銅絲屏蔽層
  5、氟塑料護套

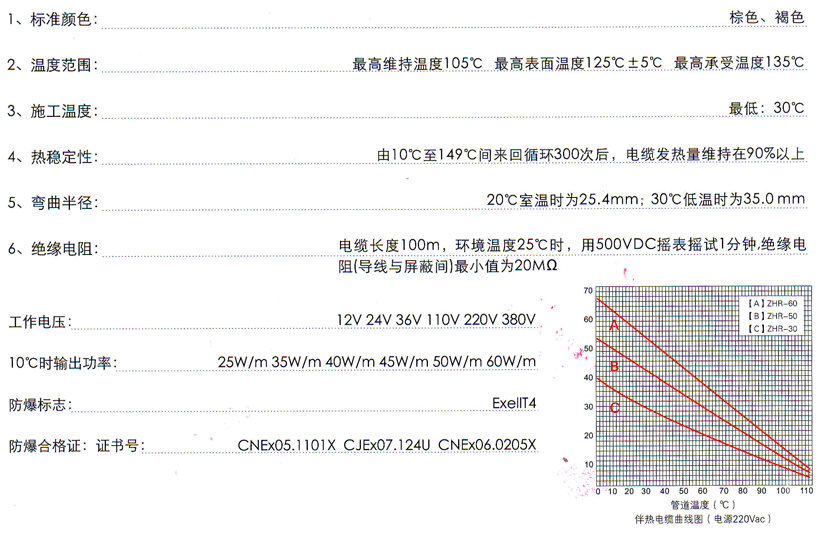

2、技術指標

三、高溫系列

產品型號：GBR-_I GBR-P GBR-PB46

高溫型：GBR (GXW、 GKW、 GBW、 GWK、 GHR、 GKWZ、 HHV、 DZL)

1、電纜結構

• 1、銅芯導線
  2、導電塑料層
  3、聚烯烴絕緣層
  4、鍍錫銅絲屏蔽層
  5、氟塑料護套

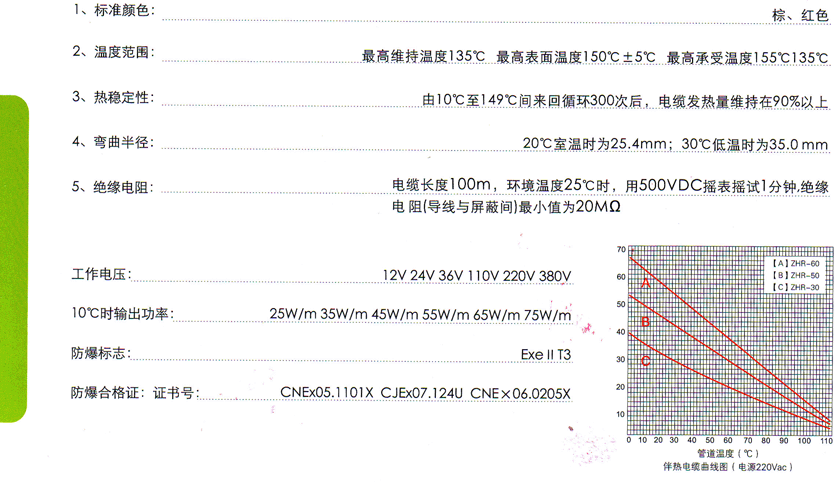

2、技術指標

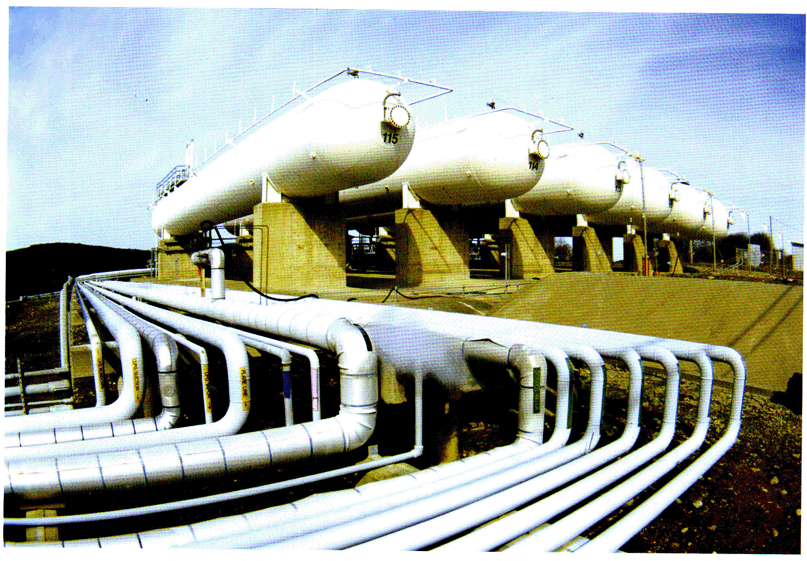

四、管道保溫系統

環瑞發熱電纜管道保溫防凍系統采用極為可靠的電加熱技術，對需要保溫防凍的管道，流體或其它工藝設備進行加熱，補充流體損失的熱量，使溫度保持在允許的范圍內，它們具有如下特點：

• 啟動迅速：一旦該系統設定溫度與管道或設備表面溫度之間存在溫差，系統就會在很短時間內迅速啟動。
• 溫度均勻：huanrui環瑞管道保溫系統根據管道的實際溫度進行熱量輸出控制，當管內流體靜止或液位高度不同時，系統可自動調節發熱量，保證管線溫度均勻。
• 安裝方便：除恒功率發熱電纜產品之外的其它熱纜均可在現場切割成各種長度，并可以在閥門、法蘭及儀表等處纏繞。系統一經安裝就無需維護。
• 節能經濟：精確的溫度控制可以省去不必要的供暖系統，省去生活熱水再循環管道系統，減少管道埋深材料使用量，從而降低了工程安裝費和初投資，同時也使日常運行費用減少。
• 安全可靠：高質量的發熱電纜產品，使用非常安全可靠，避免了極冷冬天造成的凍管事故發生。
