　LGRL 1-1/4,LGL 1-1/4及LGL 1-1/2泵
　馬達轉速泵，應用于汽車燃料加注和瓶組灌注

　　這些耐用的馬達驅動泵排量范圍由9至35USgpm(34至132l/min)，而且適宜用于汽車燃料加注，多功能灌瓶站及不同的小型運輸工作，LGL型泵是采用底盤固定方式。LGLF型泵帶有與泵一體的托架及連軸節，托架法蘭連接面可與NEMAC型面馬達相連接。此托架可允許泵體轉動，簡化了與管道系統連接的程序。
　　具有1-1/4"或1-1/2"NPT錐螺紋接口，所有型號都設有內部安全閥和可更換的腔套及端盤，這樣，如有需要，泵腔很容易重新建造。
　　 LGRL1-1/4型號設有一個腔套，流量比LGL1-1/4小。此外，由于這些泵的泵頭設計成螺柱連接，使得泵很容易在現場檢查和維修，并可將泵頭調整達到在工廠調整時的間隙精度。
　　這些型號泵的標準結構部件una-N機械密封件和適用于液化氣和無水氨的Duravanes，還有橡膠式

LG(R)L 1-1/4LGL 1-1/2剖面圖

機械密封件，層壓葉片和防腐蝕安全閥以供選擇，所有型號的****壓差為150psi(1034kPa)。

LGRL1¹/₄LGL1¹/₄LGL1¹/₂

LGRLF1¹/₄LGLF1¹/₄

　成套泵裝置

LGF驅動型
法蘭連接-馬達直接驅動

　　標準LGRLF　1-1/4及LGLF　1-1/4型號，可提供與泵一體的托架和撓性的連軸節，隨時可與NEMA　C-面馬達連接。所有LGF型號泵都可按要求配馬達或不配馬達。

DM驅動型
底盤連接-馬達直接驅動

　　 LGRL　1-1/4 -DM，LGL　1-1/4-DM和LGL　1-1/2-DM型號是具有底盤連接型。由泵及連節軸及其護罩，與馬達安裝在一塊公用底座上。隨時可與標準NEMA馬達連接。所有DM泵都可按要求配馬達或不配馬達。

　選型參數

　　用下表可選標準單泵和成套泵，在泵的特性曲性圖中查找泵的排量和所需制動馬力，這些泵是為連續性操作所設計的，這樣的應用條件可能加快泵的磨損率，特別是在入口管線中產生氣化，情況會更壞，用于汽化器的泵應讓進口向上安裝，選型時應有一般高峰供應量的150%這樣可以防止在起動時，突然的壓力降給系統造成故障。附加的系統可用串聯或并聯。

泵成套		泵及馬達轉速 (RPM)	大約運送丙烷@壓差和泵速度(1)				****壓差		****工作壓力(2)		馬達型號裝于底盤
型號	廠家設定安全閥		50PSI (345 kPa)		100PSI (689 kPa)		PSI	kPa	PSI	kPa	最小框架尺寸	****框架尺寸
型號	廠家設定安全閥		GRM	LPM	GRM	LPM	PSI	kPa	PSI	kPa	最小框架尺寸	****框架尺寸
LGRLF1¹/₄	150psi(1034 kPa)	1750	16.0	60.6	14.0	53.0	150	1034	350	2413	56	215
LGRL1¹/₄-DM	150psi(1034 kPa)	1750	16.0	60.6	14.0	53.0	150	1034	350	2413	56	215
LGLF1¹/₄	150psi(1034 kPa)	1750 1150	21.0 13.0	79.5 49.2	18.0 10.0	68.1 37.9	150 150	1034 1034	350 350	2413 2413	56C 56C	184C⁴ 184C⁴
LGL1¹/₄-DM	150psi(1034 kPa)	1750 1150	21.0 13.0	79.5 49.2	18.0 10.0	68.1 37.9	150 150	1034 1034	350 350	2413 2413	56C 56C	215 215
LGL1¹/₂-DM	150psi(1034 kPa)	1750 1150	33.0 20.0	124.9 75.7	29.0 17.0	109.8 64.4	150 150	1034 1034	350 350	2413 2413	56C 56C	215 215

(1)在下列特性貢線圖中查找所需要的輸送量和制動馬力，見曲線圖的注釋可查找出輸送量的變化因數。
(2)馬達可在下列尺寸圖表中及馬達價目表190中查找(亦有可供用于1匹和1.5匹馬力單相馬達的防爆型手動啟動開關)
(3)U.L.和N.F.P.A.58限制，用于液化氣和無水氨時****的額定工作壓力為350psi(2413kPa)
(4)泵的法蘭可與C型面的NEMA馬達相配，螺栓直徑為5-7/8"，泵的法蘭能接受182TC或184TC型框架。
備注：旁通閥資料請參考后頁

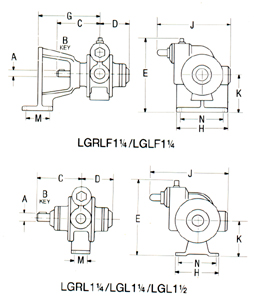

泵型號

大約重量
(不包括馬達)

LBS.

LGRLF1¹/₄LGLF1¹/₄

IN.

⁷/₈

³/₁₆

5¹/₂

3⁷/₈

9¹/₈

8¹/₁₆

6⁵/₈

9¹/₈

4¹/₂

2³/₈

5¹/₄

140

232

205

168

232

114

133

LGRLF1¹/₄LGL1¹/₄
LGL1¹/₂

IN.

⁷/₈

³/₁₆

5¹/₂

3⁷/₈

9¹/₈

5¹/₂

9¹/₈

4¹/₂

2³/₈

140

232

140

232

114

102

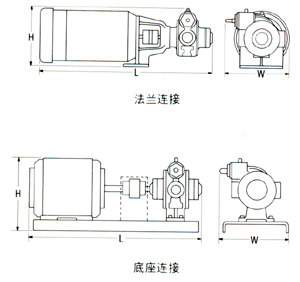

型號	標準1750RPM，60HZ防爆馬達		尺寸(英吋)			尺寸(毫米)			大約重量 (不包括馬達)
型號	HP	FRAME	L	W	H	L	W	H	LBS.	KG
LGRLF1¹/₄ LGLF1¹/₄	1 1¹/₂ 2 2	56C 56C 56CZ 56C	25⁵/₈ 27³/₄ 25³/₄ 25⁵/₈	9¹/₄ 9¹/₄ 9¹/₄ 9¹/₄	9¹/₈ 9¹/₈ 9¹/₈ 9¹/₈	651 705 654 651	235 235 235 235	232 232 232 232	39 39 39 39	18 18 18 18
LGRL1¹/₄-DM LGL1¹/₄-DM LGL1¹/₂-DM	1 1 1¹/₂ 1¹/₂ 2 2 3 3 5 5	1 1 1¹/₂ 1¹/₂ 2 2 3 3 5 5	25⁵/₈ 24⁷/₈ 27⁵/₈ 24⁷/₈ 28¹/₄ 25³/₄ 31 26³/₄ 31 29⁵/₈	8 8 10¹/₂ 8 10¹/₂ 8 13 10¹/₂ 13 10¹/₂	11 11 11 11 11 11 12 11 12 11	651 632 702 632 718 654 787 680 787 752	203 203 267 203 267 203 330 267 330 267	279 279 279 279 279 279 305 279 305 279	55 55 60 55 60 55 90 60 90 60	25 25 27 25 27 25 41 27 41 27

見馬達價目表190查找標準馬達規范(包括：相數，赫茲，電壓，轉速和重量等)
表中只列出右旋泵的尺寸，不包括啟動器，馬達吊耳，和接線盒尺寸，有關泵裝置詳圖請參閱樣本尺寸表。
