LF蒸氣加熱蒸發器

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

　LFW熱水加熱型號

　　除熱源不同外，LFW系列液化氣蒸發器與LF系列操作情況相同。請參照下圖：熱水通過過濾器進入熱水室后向上升至汽化管。在汽化管內熱水將熱能傳給液態的液化氣，然后向下流入冷水回水室，再進入熱水循環系統。
　　這是防霜結的設計，因為回水管群和回水室都被進入的熱水所加熱。
　　更設有一個熱水水流開關增加安全性。如熱水供應中斷即馬上把液化氣的液體或氣體電磁閥關閉。

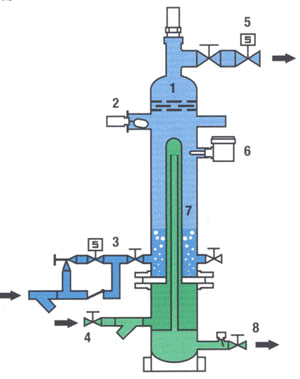

1．液化氣氣體液點清除器
　　液化氣氣體形成油湍流通過高效能的清除器把帶出的霧狀液點除去，成為乾燥的液化氣氣體。

2．高液位控制
　　當液化氣液面過高時，高液位控制把蒸發器關閉。此高液位控制與低溫安全控制器聯結接作。

3．液相進口閥
　　LFW100及以上型號，液相進口管組包括有電磁閥如圖示。LFW5至LFW70型號則只有截止閥和過濾器。

4．熱水進口
　　熱水進口是在右方。熱水由熱水槽向上通過熱交換管群再向下經回水管群流至回水槽。

5．液化氣氣體出口電磁閥
　　標準的LFW5至LFW70型在液化氣氣體出口配有安全電磁閥如圖示。LFW100及以上型號安全電磁閥則裝在液相進口上。

6．低溫安全控制器
　　遇著熱水中斷或負載過大時，低溫安全控制應把蒸發器關閉。

7．熱交換管道
　　熱交換管及回水管是由很多組同軸管組成的管群圖中只顯示其中一條，是為以簡
潔表達。

8．水流開關
　　蒸發器所用的水應為加有防凍劑的溶液，以防止結冰。在熱水出口處有一水流開
關，如遇熱水停止流動，便立即關閉蒸發器。

　LF蒸汽加熱型號

型號	蒸發量		CAL/HR	HG/HR	接口尺寸				裝運重量
	蒸發量				入口		出口		裝運重量
	1000 BTU/HR	1000 K CAL/HR			液體	水	氣體	水	磅	公斤
LFW5	2500	630	28	53	3/4"FNPT	1"FNPT	1-1/4"FNPT	3/4"FNPT	600	272
LFW10	5000	1260	55	105	3/4"FNPT	1"FNPT	1-1/4"FNPT	3/4"FNPT	600	272
LFW20	10000	2520	110	210	3/4"FNPT	1"FNPT	1-1/2"FNPT	3/4"FNPT	850	386
LFW30	15000	3780	165	315	3/4"FNPT	1-1/2"FNPT	2"FNPT	3/4"FNPT	1110	499
LFW70	35000	8820	385	737	1"FNPT	2"FNPT	2"FNPT	1"FNPT	1500	680
LFW100	50000	12600	550	1054	1-1/4"FNPT	2"FNPT	2"FNPT	1-1/2"FNPT	2100	953
LFW150	75000	18900	820	1575	1-1/2"FNPT	2"FNPT	2"FNPT	1-1/2"FNPT	2400	1089
LFW200	100000	25200	1090	2090	2"FNPT	2"FNPT	3"FNPT	1-1/2"FNPT	2700	1225
LFW300	150000	37800	1640	3148	2"FNPT	2"FNPT	3"FNPT	2"FNPT	3200	1452
LFW400	200000	50400	2190	4202	2"FNPT	2"FNPT	3"FNPT	2"FNPT	3800	1724
LFW500	250000	63000	2730	5240	3"FNPT	2"FNPT	4"FNPT	3"FNPT	4500	2040

　蒸發量表——蒸汽加熱型號

型號	蒸發量		CAL/HR	HG/HR	接口尺寸				裝運重量
	蒸發量				入口		出口		裝運重量
	1000 BTU/HR	1000 K CAL/HR			液體	水蒸汽	氣體	冷凝水	磅	公斤
LF5	5000	1260	55	105	3/4"FNPT	1"FNPT	1-1/4"FNPT	3/4"FNPT	600	272
LF10	10000	2520	110	210	3/4"FNPT	1"FNPT	1-1/4"FNPT	3/4"FNPT	600	272
LF20	20000	5040	220	420	3/4"FNPT	1"FNPT	1-1/2"FNPT	3/4"FNPT	850	386
LF30	30000	7560	330	630	3/4"FNPT	1-1/2"FNPT	2"FNPT	3/4"FNPT	1110	499
LF70	70000	17640	770	1475	1"FNPT	2"FNPT	2"FNPT	1"FNPT	1500	680
LF100	100000	25200	1100	2107	1-1/4"FNPT	2"FNPT	2"FNPT	1-1/2"FNPT	2100	953
LF150	150000	37800	1640	3150	1-1/2"FNPT	2"FNPT	2"FNPT	1-1/2"FNPT	2400	1089
LF200	200000	50400	2180	4185	2"FNPT	2"FNPT	3"FNPT	1-1/2"FNPT	2700	1225
LF300	300000	75600	3280	6295	2"FNPT	2"FNPT	3"FNPT	2"FNPT	3200	1452
LF400	400000	100800	4380	8405	2"FNPT	2"FNPT	3"FNPT	2"FNPT	3800	1724
LF500	500000	126000	5460	10480	2"FNPT	2"FNPT	4"FNPT	2"FNPT	4500	2040

　尺寸

型號	尺寸寸厘米																				裝運重量
	H1		H2		H3		H4		H5		W1		W2		W3		D1		D2		磅公斤
LF5	96	244	8	20	21	53	84	215	10	25	16	40	29	73	18	47	7	17	8	20	600	272
LF10	96	244	8	20	21	53	84	215	10	25	16	40	29	73	18	47	7	17	8	20	600	272
LF20	100	255	8	21	26	66	89	226	11	28	17	43	29	73	21	53	8	20	9	23	850	386
LF30	102	260	9	23	26	66	90	228	11	28	17	43	35	88	24	61	9	23	10	25	1110	499
LF70	103	262	9	23	27	68	91	230	12	30	20	50	38	97	24	61	9	23	13	24	1500	680
LF100	107	273	11	28	22	55	95	241	15	38	41	104	38	97	10	25	11	27	25	64	2100	953
LF150	108	274	11	28	21	52	96	244	15	38	46	116	38	97	10	25	13	33	29	74	2400	1089
LF200	111	282	11	28	21	54	98	248	15	38	50	127	38	97	24	61	14	35	31	79	2700	1225
LF300	112	284	11	28	21	54	99	251	15	38	54	137	38	97	24	61	15	38	34	88	3200	1452
LF400	119	303	11	29	22	56	100	254	15	38	55	139	40	102	24	61	15	38	35	90	3800	1724
LF500	124	315	12	30	24	61	104	264	17	43	56	142	40	102	24	61	17	43	37	94	4500	2041
