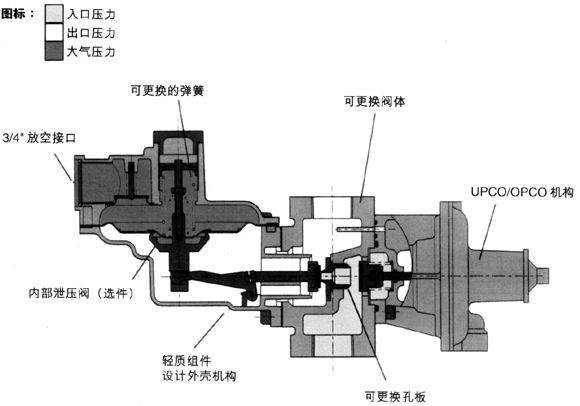

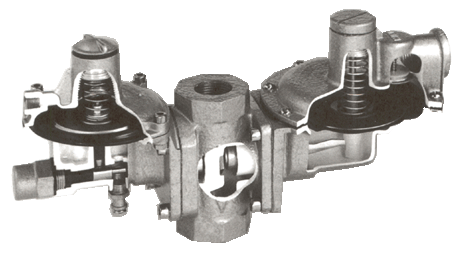

241系列是一種直接作用、薄膜操作、彈簧加載打開、杠桿操作的調壓閥，適用于各種減壓系統。
通過更換不同口徑的空板，調壓閥可以確�？刂撇煌娜肟趬毫土髁�。
適用于各種非腐蝕性氣體，如天然氣、工廠煤氣、氮氣、二氧化碳、丙烷和丁烷。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
設計用于民用設施的減壓，商用設施、小型工業供氣系統，如燃燒爐、加熱單元、鎘爐和其它要求準確、安全的壓力控制的設備。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1/2",3/4"和1"螺紋BS.21 Rc,Rp 和NPT |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
調壓閥可以根據現場條件以任何角度安裝，擔需注意防止水汽和固體顆粒進入放空口。為得到最優性能，安裝角度應當為薄膜水平，彈簧豎直向上。
重要的一點是：在管線上安裝時需預先去除管道應力，避免不平衡力加在閥門連接處。 |
|
| |
|
|
|
| |
|
| |
****入口壓力
(取決于所配孔板口徑)
出口壓力范圍
內部泄壓閥設定
溫度范圍
|
****到10.3巴表壓(150psig)
10到82毫巴壓(4"到33"水柱)
20毫巴表壓(8"水柱)
(高于出口壓力設定值)
-20℃ to +60℃
|
|
| |
|
| |
| |
|
|
| |
● 調壓閥和安全切斷閥完全獨立操作。
● 薄膜及其外殼可以相對于閥體旋轉360°，并指向任何角度，從而在安裝時適應有限的空間。
● 調壓閥外殼/閥頭和安全切斷閥都可以象組件一件地拆卸，保證了在不拆卸主閥的情況下進行在線維護。
● 操作壓力范圍大
● 調壓閥可以裝配超壓(OPCO)或低壓/超壓(UPCO/OPCO)安全切斷閥。這些裝置在出現氣體壓力異常時保護下游系統。 |
|
| |
|
|
|
| |
|
|
| |
|
選項 |
描述 |
241P |
241LR |
241R |
|
P |
無入口泄壓閥 |
■ |
|
|
|
LR |
帶限流內部泄壓閥 |
|
■ |
|
|
R |
帶內部泄壓閥 |
|
|
■ |
|
OPCO-MK2 |
MK2-標準超壓切斷閥 |
■ |
■ |
■ |
|
S.309LP-OPCO |
309LP系列超壓切斷閥(OPCO) |
■ |
■ |
■ |
|
S.309LP OPCO/OPCO |
309LP系列組合低壓/超壓安全切斷閥 |
■ |
■ |
■ |
|
SD |
符合DVGW的安全薄膜 |
■ |
|
|
|
SD-OPCO |
安全薄膜加超壓切斷 |
■ |
|
|
|
| 例241-P-OPCO：241系列調壓閥，不帶內部泄壓閥，帶超壓切斷閥 |
| |
|
|
| |
| 調壓閥彈簧范圍 |
|
彈簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
121 |
紅 |
10-14 |
4-6 |
491 |
本色 |
13-25 |
5-10 |
307 |
綠 |
23-45 |
9-18 |
380 |
桔黃 |
43-67 |
17-27 |
768 |
藍 |
55-82 |
22-33 |
|
| 有關SD調壓閥彈簧范圍的詳情，請聯系BD-RMG |
| |
| OPCO MK2：超壓切斷閥 |
|
彈簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
861 |
棕 |
35-70 |
14-28 |
|
868 |
綠 |
60-175 |
24-70 |
|
| 有關SD OPCO調壓閥彈簧范圍的詳情，請聯系BD-RMG |
| |
| S.309LP-OPCO安全切斷閥 |
|
彈簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
861 |
棕 |
35-90 |
14-36 |
|
1103 |
金 |
80-130 |
32-52 |
1104 |
紫 |
120-250* |
48-100* |
|
| * ****超壓設定壓力：175毫巴(70"水柱)S.241調壓閥 |
| |
| S。309LP-UPCO/ OPCO安全切斷閥 |
|
OPCO |
彈簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
1109 |
灰 |
40-55 |
16-22 |
|
1110 |
綠 |
50-110 |
20-44 |
|
1111 |
銀 |
110-200* |
44-80* |
UPCO |
1138 |
藍/綠 |
10-30 |
4-12 |
|
| * ****超壓設定壓力：175毫巴(70"水柱)S.241調壓閥 |
| |
|
|
| |
| |
|
|
| |
● P型：35毫巴（14"水柱）或高于調壓閥設定值10%兩者取大。
● R/LR型：配有內部泄壓閥時，55毫巴（22"水柱）
● 當配有UPCO/OPCO時，P型最小差壓為45毫巴（18"水柱）；R/LR型(配有內部泄壓閥)最小差壓為65毫巴（26"水柱） |
|
| |
|
|
|
| |
|
|
| |
|
調壓閥 |
|
閥體和閥蓋 |
鑄鐵：BS.1452 |
|
下部/上部薄膜外殼和彈簧外殼 |
鋁合金：BS.1490 |
|
薄膜托盤和放空盤 |
尼龍11 |
|
放空銷，彈簧和金屬網環 |
不銹鋼：BS.970 |
|
孔板 |
黃銅：BS.249 |
|
閥座和O形環 |
丁腈橡膠 |
|
薄膜 |
丁腈橡膠 |
|
閥頭，閥桿，彈簧調整和蓋子 |
鋁：BS.1476 |
杠桿，銷釘，薄膜盤和軸 |
碳鋼：BS.4360(防腐鍍層) |
|
| |
|
安全切斷閥MK2 |
|
下部/上部薄膜外殼和彈簧外殼 |
鋁合金：BS.1490 |
|
薄膜軸和復位軸 |
不銹鋼：BS.970(尼龍表面) |
薄膜托盤，銷釘，閥門和彈簧 |
碳鋼：BS.4360(防腐鍍層) |
|
薄膜和O形環 |
尼龍和氟化橡膠 |
|
閥座 |
聚胺酯 |
|
| |
|
S.309LP OPCO/OPCO 安全切斷閥 |
|
閥體 |
鋁：BS.1490 LM6 |
|
軸 |
不銹鋼：BS.970 316 S31 |
|
閥門 |
鋁等級：BS.1474 6082TF |
|
閥座 |
聚胺酯：BS.1449 CS4 |
|
薄膜和O形環 |
丁腈橡膠 |
|
彈簧調節旋鈕 |
黃銅等級：BS.249 CZ121 |
|
彈簧 |
彈簧鋼等級：BS.5216 HS3 |
|
| |
|
|
| |
孔板口徑 |
****入口壓力 |
MM |
英寸 |
巴 |
磅平方英寸 |
2.5 |
1/8 |
10.3 |
150 |
3.5 |
- |
7 |
100 |
5 |
3/16" |
4 |
58 |
7 |
1/4" |
2 |
29 |
|
| ** 當配安全切斷閥時只能使用公制尺寸的孔板 |
| |
|
|
| |
|
| |
|
|
| |
|

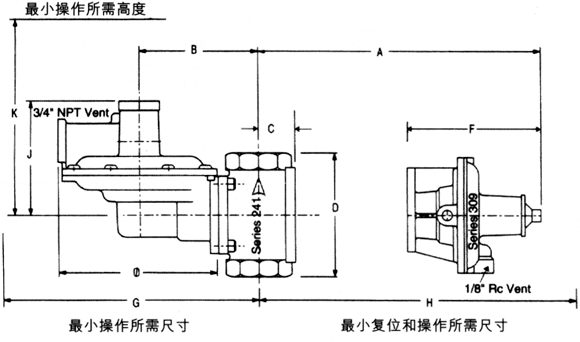

字母 |
11/2"-1"無OPCO |
11/2"-1"帶OPCO |
11/2"-1"gkp S.309 OPCO |
|
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
A |
100 |
4 |
100 |
4 |
100 |
4 |
B |
- |
- |
76 |
3 |
76 |
3 |
C |
40 |
11/2 |
- |
- |
- |
- |
D |
102 |
4 |
102 |
4 |
102 |
4 |
E |
127 |
5 |
127 |
5 |
127 |
5 |
|
F |
- |
- |
108 |
41/4 |
113 |
41/2 |
|
G |
200 |
8 |
200 |
8 |
200 |
8 |
|
H |
- |
- |
165 |
61/4 |
275 |
107/8 |
|
J |
94 |
33/4 |
94 |
33/4 |
94 |
33/4 |
|
K |
160 |
65/16 |
160 |
65/16 |
160 |
65/16 |
|
重量公斤 |
1.9 |
2.2 |
2.5 |
|
重量磅 |
4.2 |
4.9 |
5.5 |
|
| |
|
|
| |
 |
