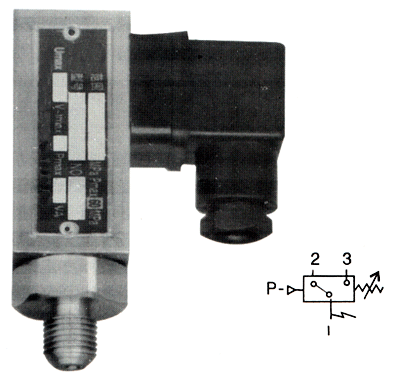

YWK-18D型控制器引進國外******技術生產�？刂破魇褂媚て絺鞲衅�，耐高壓、使用壽命長，結構緊湊，外殼采用優質不銹鋼材料制成，堅固而耐用。
同時由于采用特殊的傳感器，YWK-18D型控制器解決了目前市場上活塞式壓力控制器的漏油問題。 |
|
| |
|
|
|
| |
|
| |
工作粘度 |
＜1×10-3m2/S |
開關元件 |
微動開關 |
外殼防護等級 |
IP65 |
環境溫度 |
-25℃～55℃ |
介質溫度 |
-25℃～80℃ |
安裝位置 |
壓力接口垂直向下(允許傾斜15°) |
抗振性能 |
Max:100m/S2 |
重復性誤差 |
≤2% |
使用壽命 |
1×105 |
觸點容量 |
AC220V 6A(阻性) |
| (若有特殊要求，可另行設計) |
|
| |
| |
|
|
| |
單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值接通
接線端1-2
壓力上升至上切換值斷開
|
|
| |
|
|
|
| |
|
| |
型號
(訂貨號) |
設定值調節
范圍(MPa) |
設定值范圍
下限(MPa) |
設定值范圍
上限(MPa) |
|
與介質
接觸材料 |
接口類型
及尺寸 |
YWK-18D/01 |
0.035-0.17 |
0.015 |
0.03 |
10 |
20鋼丁腈
橡膠或
1Cr18Ni9Ti
氟橡膠
|
M14×1.5
(外螺紋)
或G1/4"
(內螺紋)
|
YWK-18D/02 |
0.1-0.5 |
0.035 |
0.07 |
10 |
YWK-18D/03 |
0.35-1 |
0.07 |
0.14 |
10 |
YWK-18D/04 |
0.5-4.5 |
0.27 |
0.40 |
60 |
YWK-18D/05 |
1.2-12 |
0.5 |
1.2 |
60 |
YWK-18D/06 |
1.6-16 |
0.8 |
1.4 |
60 |
YWK-18D/07 |
2.4-24 |
1.6 |
2.8 |
60 |
YWK-18D/08 |
3.2-32 |
1.8 |
4.5 |
60 |
YWK-18D/09 |
4.2-42 |
2 |
4.6 |
60 |
|
| |
備注：1.在實際工作中，即使短暫的壓力峰值，也不能超過****允許的壓力。
2.切換差或接口類型若有特殊要求，可另行設計。 |
| |
|
| |
|
| |
|
|
| |
[例1]選用2.4-24MPa范圍的控制器，要求壓力下降至15MPa(下切換值)發出觸點信號，其操作步驟如下：
將產品旋入油壓壓力校驗臺的螺紋口中，按實際工作壓力對產品施加2分鐘的壓力后，方可進行設定。
● 將萬用表接到輸出導線上；
● 旋下控制器頂上的螺釘；
● 將壓力加至15MPa，此值可從標準壓力計中讀出；
● 松開緊定螺釘；
● 用3mm內六角螺釘扳手，順時針旋動設定值調節螺內六角槽，使設定值有小變大，直至開關觸點在15MPa處切換；
● 調節校驗臺壓力在15MPa上下來回變化，檢驗壓力下降時是否是15MPa此值即為要設定的下切換值。其對應的上切換值在16.9-18MPa之間；
● 旋緊緊定螺釘。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
| |
● 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20%-80%。
● 控制器若要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的浸入。

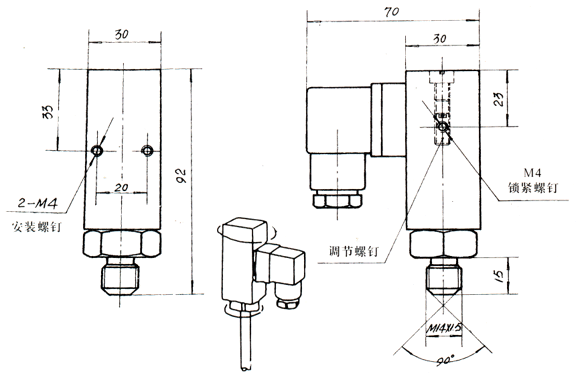

● 安裝(或拆卸)控制器時要特別注意：安裝(或拆卸)控制器時，應用扳手夾持接口處六角面與管道連接，上部正方形與下部六角面部件不能有相對轉動(如圖所示)
|
|
| |
|
|
|
| |
| |
