控制器采用膜片式傳感器和無泄漏活塞式二種型式，500/18D膜片式傳感器可用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質�？刂破鞯脑O定值可調，調節范圍-0.1……1.6MPa。
500/18D無泄漏活塞式的傳感器可用于液壓油、潤滑油、輕燃油等中性的潤滑介質�？刂破鞯脑O定值可調，調節范圍0.5……25MPa。 |
|
| |
|
|
|
| |
|
| |
工作粘度 |
＜1×10-3m2/S |
開關元件 |
微動開關 |
環境溫度 |
-25℃～55℃ |
介質溫度 |
-25℃～80℃ |
外殼防護等級 |
IP65(符合DIN40050，與GB4208中IP54相當) |
安裝位置 |
壓力接口垂直向下(允許傾斜15°) |
抗震性能 |
Max:100m/S2 |
重復性誤差 |
≤2.5% |
觸點容量 |
AC220V 6A(阻性) |
| (若有特殊要求，可另行設計) |
|
| |
|
| |
|
| |
|
|
| |
本控制系統是超小型設計，允許開關動作頻率較高100次/分，且搞振性特別好 |
|
| |
|
|
|
| |
| |
|
|
| |

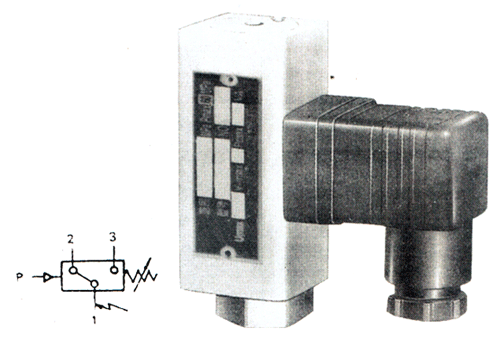

單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至切換值接通
接線端：1-2
壓力上升至上切換值斷開
|
|
| |
|
|
|
| |
|
| |
型號
|
設定
值調
節
(MPa)
|
切換差不大于
|
****允
許壓力
*(MPa)
|
壓力傳感器材料 |
接口
類型
**
|
接口
內螺
紋
|
重量
Kg
|
外形
尺寸
圖號
No.
|
訂貨
目錄
|
設定值
范圍下
限(MPa) |
設定值
范圍上
限(MPa) |
外殼 |
密封圈 |
活塞 |
500/18D
膜片式
壓力
控制器 |
-0.1…0 |
0.015 |
0.02 |
8 |
AI |
丁腈
橡膠 |
|
I |
G1/4" |
0.2 |
01 |
0880100 |
-0.1…0 |
0.015 |
0.02 |
8 |
AI |
P |
-- |
03 |
081100 |
0.02…0.2 |
0.02 |
0.04 |
8 |
AI |
I |
G1/4" |
01 |
0880200 |
0.02…0.2 |
0.02 |
0.04 |
8 |
AI |
P |
-- |
03 |
0881200 |
0.05…0.8 |
0.04 |
0.13 |
8 |
AI |
I |
G1/4" |
01 |
0880300 |
0.05…0.8 |
0.04 |
0.13 |
8 |
AI |
P |
-- |
03 |
0881300 |
0.1…1.6 |
0.06 |
0.24 |
8 |
AI |
I |
G1/4" |
02 |
0880400 |
0.1…1.6 |
0.06 |
0.24 |
8 |
100 |
P |
-- |
03 |
0881400 |
500/18D
活塞式
壓力
控制器 |
0.5…7 |
0.8 |
2 |
40 |
AL |
丁腈
橡膠 |
鋼 |
I |
G1/4" |
0.2 |
04 |
0882100 |
0.5…7 |
0.8 |
2 |
40 |
AL |
P |
-- |
03 |
0883100 |
1…16 |
1.2 |
3.5 |
40 |
AL |
I |
G1/4" |
04 |
0882200 |
1…16 |
1.2 |
3.5 |
40 |
AL |
P |
-- |
03 |
0883200 |
2.5…25 |
1.5 |
4 |
40 |
AL |
I |
G1/4" |
05 |
0882300 |
2.5…25 |
1.5 |
4 |
40 |
AL |
P |
-- |
03 |
0883300 |
4…40 |
1.8 |
4.5 |
60 |
AL |
I |
G1/4" |
05 |
0882400 |
4…40 |
1.8 |
4.5 |
60 |
AL |
P |
-- |
03 |
0883400 |
|
| |
備注：1.在實際工作中，即使短暫的壓力峰值，也不能超過此值。
2.I-接口為內螺紋，P-接口為法蘭。 |
| |
|
| |
|
| |
| |
| |
|
|
| |
不可調切換差的控制器設定值一調整步驟，舉例說明如下
[例1]選用訂貨號0882200的控制器，要求壓力下降至8MPa(下切換值)發出觸點信號，其操作步驟如下：
● 將產品旋入油壓壓力校驗臺的螺紋口中，(如果控制器是法蘭接口，則與壓力校驗臺的法蘭相接)，按實際工作壓力對產品施加2分鐘的壓力后，方可進行設定。
● 將電纜導線接入插頭中，電纜的另一頭接上萬用表；
● 將壓力加至8MPa，此值可從標準壓力計中讀出；

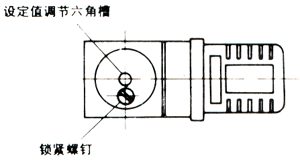

● 松開鎖緊螺釘，用5mm內六角螺釘扳手，順時針旋動設定值調節螺六角槽，使設定值由小變大，直至開關觸點在8MPa處切換；
● 旋動鎖緊螺釘，調節校驗臺壓力在8MPa上下來回變化，檢驗壓力下降時，觸點的切換值是不是8MPa，此值即為要設定的下切換值。其對應的上切換值在8MPa加上切換差2.3MPa(左右)即為10.3MPa(左右)；
|
|
| |
|
|
|
| |
|
| |
|
| |

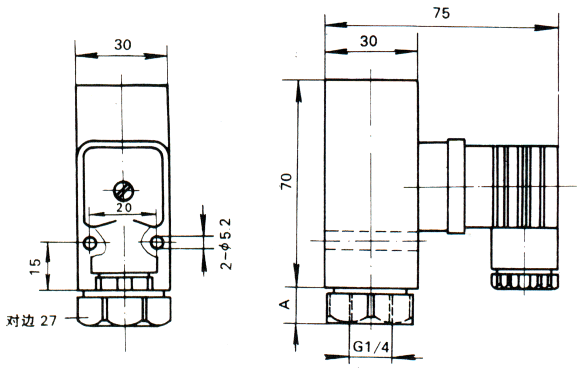

圖號 |
A |
0 1 |
1 5 |
0 2 |
9 |
0 4 |
6 |
0 5 |
7 |
|
| |
|
| |
|
| |
| |
|
|
| |
● 可供選用附件目錄編號：0574767，0574773 SC5·470·505
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 外螺紋轉換：接口G1/2"-G1/4"
● 訂貨目錄編號：0574767
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

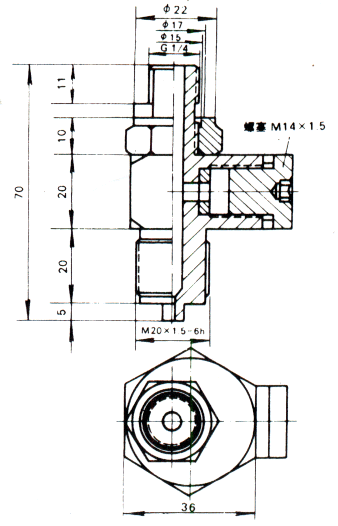

● 壓力沖擊阻尼器：接口G1/4"
● 訂貨目錄編號：0574773
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 三通接頭
● 旋下螺塞可接
● ∮60壓力表
● 訂貨目錄編號：SC5·470·505
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
| |
|
|
| |
● 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20%-80%。
● 控制器若要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
● 對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器以消除不利影響。
● 通斷電流不能大于額定值
● 安裝(或拆卸)控制器時要特別注意：螺紋接口的壓力控制器，管道接頭旋入G1/4"螺孔深度不可超過12mm。
● 安裝(或拆卸)控制器時要特別注意：安裝(或拆卸)控制器時，應用扳手夾持接口處六角面與管道連接，上部正方形與下部六角面部件不能有相對轉動(如圖所示)
|
|
| |
|
|
|
| |
| |
