采用高密度過濾網，對管道內雜質進行過濾，防止雜質對設備造成損傷，用于壓縮機前和其他燃氣設備前。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |

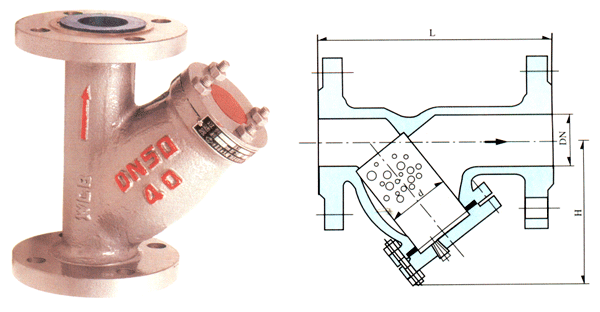

YS11-16，25，40Y型過濾器
通徑(DN)：15-200(mm)
壓力(PN)：1.6，2.5，4.0MPa
|
|
| |
|
|
|
| |
| 【YS11-16】主要外形尺寸和連接尺寸 單位：mm |
|
| |
PN |
DN |
d |
L |
H |
1.6MPa
2.5MPa
4.0MPa |
15 |
20 |
130 |
60 |
20 |
25 |
150 |
70 |
25 |
30 |
160 |
80 |
32 |
35 |
180 |
90 |
40 |
45 |
200 |
100 |
50 |
60 |
230 |
115 |
65 |
75 |
290 |
150 |
80 |
90 |
310 |
210 |
100 |
110 |
350 |
235 |
125 |
135 |
400 |
290 |
150 |
160 |
480 |
340 |
200 |
220 |
600 |
410 |
|
| |
|
| |
|
| |
公稱壓力PN |
1.6 |
2.5 |
4.0 |
MPa |
殼體試驗壓力PT |
2.4 |
3.75 |
6.0 |
適用介質 |
液化氣、油品、蒸汽、硝酸、液氨
|
適用溫度 |
-60～+280℃
|
過濾網密度 |
100目/英寸
|
|
| |
| |
|
|
| |

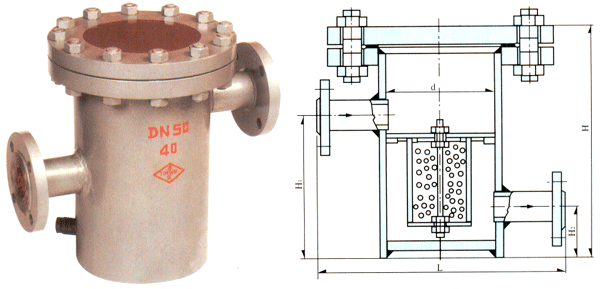

YG07-25/40筒型過濾器
通徑(DN)：50～200(mm)
壓力(PN)：2.5，4.0MPa
|
|
| |
|
|
|
| |
| 【YG07-25/40】主要外形尺寸和連接尺寸 單位：mm |
|
| |
PN |
DN |
L |
H |
d |
H1 |
H2 |
1.6MPa
2.5MPa
4.0MPa |
50 |
420 |
380 |
220×8 |
260 |
120 |
65 |
450 |
400 |
220×8 |
290 |
120 |
80 |
475 |
480 |
272×10 |
300 |
160 |
100 |
575 |
610 |
272×10 |
430 |
180 |
150 |
580 |
720 |
272×10 |
520 |
230 |
200 |
600 |
800 |
272×12 |
580 |
360 |
|
| |
