環進口PE球閥系列

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

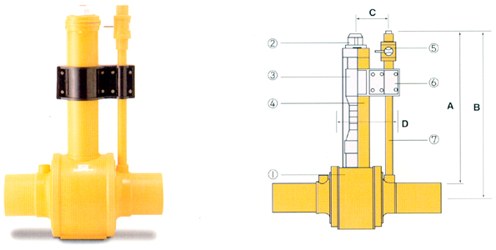

聚乙烯球閥產品規格-1PS型(單放散型)

● 尺寸表

單位：mm

ISO	SDR	A	B	C	D	重量kg
ISO	SDR	ISO	ISO	C	D	重量kg
63MM	11	697	727	145	386	8.4
75MM	11	697	741.5	169	386	11.9
90MM	11	697	741.5	169	386	11.9
110MM	11	700	757	165	386	15.5
125MM	11	700	757	165	386	15.5
140MM	11	687	757	167.5	386	16.0
160MM	11	719	802	205.5	464	30.6
180MM	11	719	802	205.5	464	30.6
200MM	11	866	974	226.5	541	57.3
225MM	11	854	966	226.5	541	60.9
250MM	11	841	966	226.5	541	60.9
280MM	11	821	980	205.5	541	97.7
315MM	11	821	980	255.5	541	97.7
355MM	11	864	1040	257	541	104.4
400MM	11	864	1040	257	541	112.4

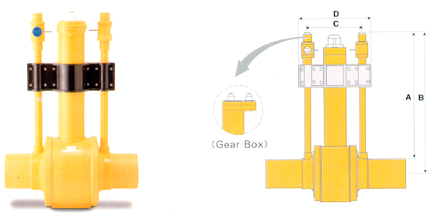

聚乙烯球閥產品規格-2PS型(雙放散型)

● 尺寸表

單位：mm

ISO	SDR	A	B	C	D	重量kg
ISO	SDR	ISO	ISO	C	D	重量kg
63MM	11	697	727	290	386	9.6
75MM	11	697	741.5	338	386	13.1
90MM	11	697	741.5	338	386	13.1
110MM	11	700	757	330	386	16.7
125MM	11	700	757	330	386	16.7
140MM	11	687	757	335	386	17.3
160MM	11	719	802	411	464	31.9
180MM	11	719	802	411	464	31.9
200MM	11	866	974	453	541	58.6
225MM	11	854	966	453	541	62.2
250MM	11	841	966	453	541	62.2
280MM	11	821	980	511	541	99
315MM	11	821	980	511	541	99
355MM	11	864	1040	514	541	105.7
400MM	11	864	1040	514	541	113.8

電子接合系統/ELECTRO FUSION FITTING SYSTEM

電子接合系統
　　接頭部裝有熱線，向熱線供電，熱線受電陰影響產生電阻熱。并以此將接頭內部及聚乙烯管外部熔融且接合。只要按“開始”鍵，受控制電阻影響，在一定時間內將自動進行接合，并根據熱線的溫度變化，管與接頭音的空隙受聚乙烯熔融引起的體積膨脹影響而被填充，與此同時進行完美的接合，此系統即為電子接合系統。

● 尺寸表

單位：mm

ISO 8085-3			ASTM 1055
Property	Test parameters and requirement		Test parameters and requirement
			Sustained pressure test
Hydrostatic Strength test	≥100hr 20℃ ≥165hr 80℃ ≥1，000hr 80℃	PE 80-9.1 MPa PE 100-12.4MPa PE 80-4.6MPa PE 100-5.5MPa PE 80-4.0MPa PE 100-5.0MPa	≥ 170hr 80℃ ≥1，000hr 80℃	4.6MPa (670psi) 4.0MPa (580psi)
Short term intemal Pressure esistance	PE 80(SDR 11) PE 100(SDR 11)	32 bar 40 bar	Minimum bydraulic burst pressure
			SDR 11	2,520psi(17.4MPa) Fiber stress
Resistance to tensile Load	No failure		Tensile streng
Decobesive resistance	Length of initiantion of brittle fracture≤L2/3		Joint crush test
			Separation failure ≤15%
Impact resistance	0℃,2.5kg weight 2m height		None

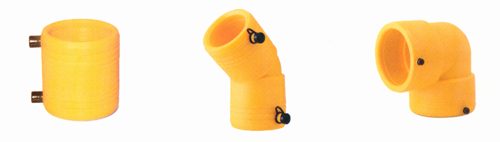

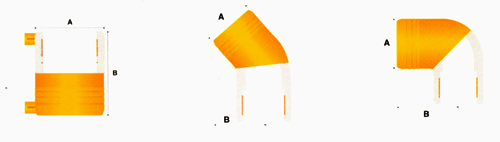

電熔套筒和90°/45°彎頭尺寸

● 尺寸表

單位：mm

	A	B
20MM	33	74
25MM	39	78
32MM	47	82
40MM	57	88
50MM	66	98
63MM	86	117
75MM	99	127
90MM	116	142
110MM	134	153
125MM	157	166
140MM	176	176
160MM	20	196
180MM	227	209
200MM	250	225
225MM	279	240
250MM	309	257
280MM	350	276
315MM	390	300

	A	B
25MM	39	98
32MM	47	109
40MM	56	120
50MM	66	138
63MM	86	165
90MM	116	218
110MM	139	251
125MM	157	269
160MM	200	315
180MM	227	349
200MM	252	384

	A	B
25MM	39	60
32MM	47	65
40MM	56	70
50MM	66	80
63MM	86	100
90MM	116	130
110MM	139	145
125MM	157	160
160MM	200	195
180MM	227	210
200MM	252	230

*　根據用戶需要，可以生產各種規格

電熔等徑三通和電熔異徑三通尺寸

	A	B	C
25×25MM	39	110	70
25×20MM	39	110	65
32×32MM	47	120	85
32×25MM	47	120	80
40×40MM	57	140	96
40×32MM	57	140	90
40×20MM	57	140	87
50×50MM	66	160	105
50×40MM	66	160	100
50×32MM	66	160	96
50×25MM	66	160	92
50×20MM	66	160	87
63×63MM	85.7	180	113
63×50MM	85.7	180	108
63×40MM	85.7	180	100
63×32MM	85.7	180	97
63×25MM	85.7	180	96
63×20MM	85.7	180	95
90×90MM	116	230	150

	A	B	C
90×75MM	116	230	142
90×63MM	116	230	137
90×50MM	116	230	132
90×40MM	116	230	128
90×32MM	116	230	124
110×110MM	144	270	180
110×90MM	144	270	175
110×75MM	144	270	170
110×63MM	144	270	160
110×50MM	144	270	152
110×40MM	144	270	145
125×125MM	157	310	190
125×110MM	157	310	180
125×90MM	157	310	172
125×90MM	157	310	165
125×63MM	157	310	160
125×50MM	157	310	157
160×160MM	200	350	230
160×140MM	200	350	225

	A	B	C
160×125MM	200	350	223
160×110MM	200	350	219
160×90MM	200	350	216
160×75MM	200	350	210
160×63MM	200	350	200
180×180MM	227	380	250
180×160MM	227	380	242
180×140MM	227	380	235
180×125MM	227	380	230
180×110MM	227	380	223
180×90MM	227	380	220
200×200MM	250	420	286
200×180MM	250	420	278
200×160MM	250	420	270
200×140MM	250	420	267
200×125MM	250	420	265
200×110MM	250	420	260
200×90MM	250	420	252

	A	B	C
25×20MM	39	33	85
32×25MM	47	39	90
32×20MM	47	33	90
40×32MM	58	47	100
40×25MM	58	39	95
40×20MM	58	33	95
50×40MM	66	58	115
50×32MM	66	47	110
50×25MM	66	39	105
50×20MM	66	33	105
63×50MM	88	66	135
63×40MM	88	58	130
63×32MM	88	47	125
63×25MM	88	39	120
63×20MM	88	33	120
90×75MM	117	99	160

	A	B	C
90×63MM	117	88	155
90×50MM	117	66	150
90×40MM	117	58	145
90×32MM	117	47	142
110×90MM	140	117	175
110×75MM	140	99	170
110×63MM	140	88	160
110×50MM	140	66	155
110×40MM	140	58	150
125×110MM	157	140	180
125×90MM	157	117	175
125×75MM	157	99	170
125×63MM	157	88	165
125×50MM	157	66	160
160×140MM	200	176	210
160×125MM	200	157	205

	A	B	C
160×110MM	200	140	195
160×90MM	200	117	190
160×75MM	200	99	185
160×63MM	200	88	180
180×160MM	227	200	230
180×140MM	227	176	225
180×125MM	227	157	220
180×110MM	227	140	215
180×90MM	227	117	210
200×180MM	252	227	240
200×160MM	252	200	235
200×140MM	252	176	230
200×125MM	252	157	225
200×110MM	252	140	220
200×90MM	252	117	215

*　根據用戶需要，可以生產各種規格

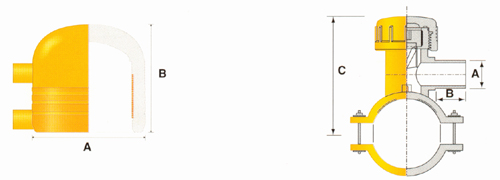

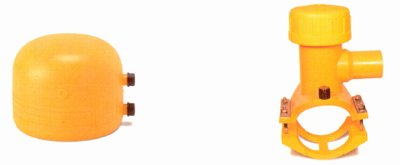

電熔端帽和電熔鞍形三通尺寸

● 尺寸表

單位：mm

	A	B
25MM	39	60
32MM	47	63
40MM	57	68
50MM	66	75
63MM	85	85
75MM	99	95
90MM	116	110
110MM	141	130
125MM	157	140
140MM	175	150
160MM	203	165
180MM	227	185
200MM	250	200

	A	B	C
40×20MM	20	41	110
63×20MM	20	45	145
63×32MM	32	55	145
63×40MM	40	57	145
90×32MM	32	55	150
90×40MM	40	57	150
90×50MM	50	65	150
90×63MM	63	70	150
110×20MM	20	46	150
110×32MM	32	55	150
110×40MM	40	56	150
110×50MM	50	65	150
110×53MM	63	70	150

	A	B	C
160×32MM	32	55	160
160×40MM	40	57	160
160×50MM	50	65	160
160×63MM	63	70	160
200×50MM	50	65	214
200×63MM	63	70	214
250×63MM	63	70	219
315×63MM	63	70	239

*　根據用戶需要，可以生產各種規格

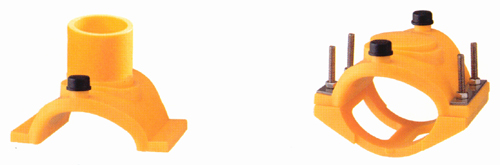

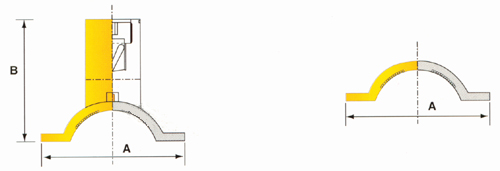

電熔鞍形直通和電熔修補馬鞍尺寸

● 尺寸表

單位：mm

	A	B
63×32MM	116	100
90×63MM	147	122
110×63MM	163	122
160×63MM	200	128
200×63MM	240	143
200×90MM	240	170

	A
60MM	116
90MM	147
110MM	163
160MM	200
200MM	240
250MM	29

*　根據用戶需要，可以生產各種規格
