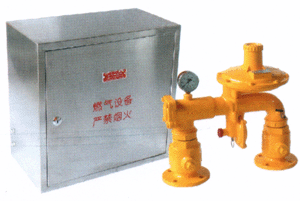

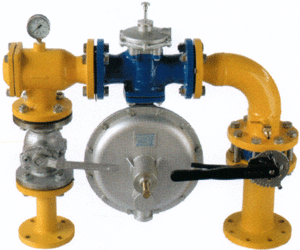

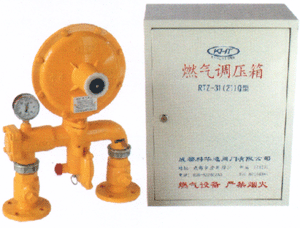

用途：RTZ-31(21)系列壁式掛式調壓箱應用于中低壓一級燃氣輸配系統作樓棟或公服用戶調壓。適用于天然氣、人工煤氣、液化石油氣。符合GB16802-1997《城鎮燃氣調壓器》標準。
主要技術參數：
進口壓力范圍�。�1：0.05 ～ 0.4MPa
出口壓力范圍�。�2：1 ～ 5KPa /5 ～ 15KPa（50FQ）
穩壓精度 δＰ2：± 15%
關閉壓力 Ｐb：≤1.2P2n
工作溫度 Ｔ：-20～60 ℃
口徑系列： DN25、DN40、DN50、DN80
特點：
★內置安全切斷閥，當下游壓力因故超壓時，及時切斷氣源；
★內置安全放散閥，對非鼓掌（下游閥門快速關閉或溫度變化等暫時因素）出現的后壓升高，進行部分排放避免切斷閥煩瑣啟動
★模塊化結構，安裝簡單，維護方便；
★主調節器有立式臥式供用戶選擇；
★外箱有不銹鋼箱與噴塑箱供用戶選擇。
★內置過濾器，提高調壓器的可靠性； |
| |
|
|
| |
|
| |
25QJ |
進口法蘭連接PN1.6MPa,DN25 |
|
出口法蘭連接PN1.6MPa,ND40(DN25) |
25Q |
進、出口法蘭連接PN1.6MPa,DN25 |
40Q |
進、出口法蘭連接PN1.6MPa,DN40 |
50Q |
進、出口法蘭連接PN1.6MPa,DN50 |
80Q |
進口法蘭連接PN1.6MPa,DN50 |
|
出口法蘭連接PN1.6MPa,DN80 |
|
|
|
| |
|
| |
型號/代號 |
Ｌ |
Ｌ１ |
Ｂ |
Ｂ１ |
Ｈ |
進口法蘭 |
進口法蘭 |
RTZ-25QJ |
340 |
180 |
210 |
86 |
420 |
DN25 |
DN40 |
RTZ-25Q |
380 |
240 |
235 |
82 |
500 |
DN25 |
DN25 |
RTZ-40Q |
465 |
270 |
245 |
95 |
530 |
DN40 |
DN40 |
RTZ-50Q |
465 |
300/270 |
245 |
95 |
530 |
DN50 |
DN50 |
RTZ-80Q |
840 |
60 |
420 |
150 |
760 |
DN50 |
DN80 |
|
| |
|
|
| |
|
|
| |
| 出口壓力 |
進口壓力MPa |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
１ |
60 |
80 |
100 |
110 |
120 |
２ |
60 |
80 |
100 |
110 |
120 |
３ |
60 |
80 |
100 |
110 |
120 |
４ |
60 |
80 |
100 |
110 |
120 |
５ |
60 |
80 |
100 |
110 |
120 |
|
出口壓力 |
進口壓力MPa |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
１ |
80 |
100 |
120 |
130 |
135 |
２ |
80 |
100 |
120 |
130 |
135 |
３ |
80 |
100 |
120 |
130 |
135 |
４ |
80 |
100 |
120 |
130 |
135 |
５ |
80 |
100 |
120 |
130 |
135 |
|
| |
|
|
| |
|
|
| |
| 出口壓力 |
進口壓力MPa |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
１ |
35 |
50 |
70 |
75 |
80 |
２ |
35 |
50 |
70 |
75 |
80 |
３ |
35 |
50 |
70 |
75 |
80 |
４ |
35 |
50 |
70 |
75 |
80 |
５ |
35 |
50 |
70 |
75 |
80 |
|
出口壓力 |
進口壓力MPa |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
１ |
30 |
45 |
60 |
65 |
70 |
２ |
30 |
45 |
60 |
65 |
70 |
３ |
30 |
45 |
60 |
65 |
70 |
４ |
30 |
45 |
60 |
65 |
70 |
５ |
30 |
45 |
60 |
65 |
70 |
|
| |
|
| |
出口壓力KPa |
進口壓力MPa |
0.05 |
0.06 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
95 |
100 |
110 |
120 |
135 |
155 |
170 |
190 |
200 |
270 |
360 |
3 |
95 |
100 |
110 |
120 |
135 |
155 |
170 |
190 |
200 |
270 |
360 |
5 |
95 |
100 |
110 |
120 |
135 |
155 |
170 |
190 |
200 |
270 |
360 |
8 |
70 |
100 |
110 |
120 |
135 |
155 |
170 |
190 |
200 |
270 |
360 |
10 |
70 |
100 |
110 |
120 |
135 |
155 |
170 |
190 |
200 |
270 |
360 |
15 |
65 |
100 |
110 |
120 |
135 |
155 |
170 |
190 |
200 |
270 |
360 |
|
| |
| |
