· 燃燒潔凈，節省能源，特別適用于爐膛阻力較高的鍋爐。
· 安全可靠，寧靜操作，容易調校。
· 爐口法蘭附有導桿，機體能向后拉出，方便進行檢查和維修。
· B45/B50/B60系列備有使用油壓唧筒型號和使用伺服馬達型號可供選擇。B50/B60系列雙段型號使用兩個油嘴，另備有使用三個油嘴的三段型號。 |
|
|
| |
|
| |
|
型號 |
B45A-2.2H |
B50-2H |
B50-2FH |
B50-2F |
B60-2H |
B60-2FH |
B60-2F |
|
耗油量(公斤/時) |
8.5-45.5 |
20-58 |
20-59 |
20-59 |
40-90 |
29-90 |
29-90 |
|
輸出功率(千瓦) |
101-540 |
237-688 |
237-700 |
237-700 |
474-1067 |
344-1067 |
344-1067 |
|
輸出熱量(千卡/時) |
86700-464100 |
204000-591600 |
204000-601800 |
204000-601800 |
408000-918000 |
296000-918000 |
296000-918000 |
|
火力選擇 |
雙段 |
|
高段風門轉換裝置 |
油壓唧筒 |
油壓唧筒 |
油壓唧筒 |
伺服馬達 |
油壓唧筒 |
油壓唧筒 |
伺服馬達 |
|
裝配槍管類別 |
喇叭形槍嘴 |
直式槍嘴 |
喇叭形槍嘴 |
喇叭形槍嘴 |
直式槍嘴 |
喇叭形槍嘴 |
喇叭形槍嘴 |
|
電源 |
(注1) |
三相/400伏/50-60赫 |
|
馬達功率(瓦) |
450 |
750 |
1100 |
|
(注1) B45A-2.2H有單相思和三相型號可供選擇。
(注2) 除表格內列出的規格外，B50和B60型號可配用較小規格的燃燒頭以配合較小的耗油量。

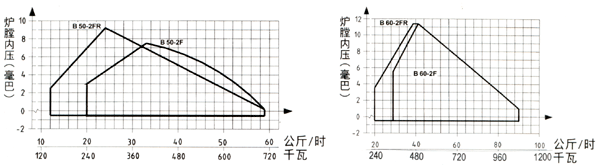

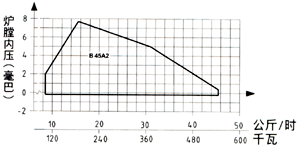

(注1) 燃燒機的耗油量和輸出范圍受爐膛內壓影響，請參看下面的[爐膛內壓/輸出功率圖表]。 |
|
 |
|
| |
| |
 |
 |
| |
|
|

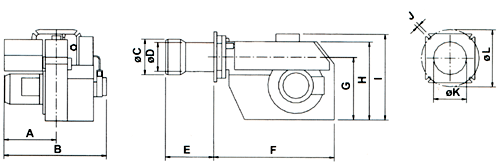

A |
B |
∮C |
∮D |
E1* |
E2* |
E3* |
F |
G |
H |
I |
J |
∮K |
L |
|
B45A-2.2H |
262 |
515 |
162 |
134 |
240 |
240 |
440 |
480 |
252 |
328 |
335 |
14 |
134 |
200-260 |
|
B50-2F/B50-2FH |
240 |
520 |
218 |
134 |
250 |
350 |
450 |
555 |
296 |
375 |
380 |
14 |
134 |
200-260 |
|
B50-2H |
240 |
520 |
123 |
134 |
235 |
335 |
-- |
555 |
296 |
375 |
380 |
14 |
134 |
200-260 |
|
B69-2F/B60-2FH |
290 |
595 |
250 |
155 |
313 |
413 |
570 |
610 |
321 |
400 |
405 |
14 |
160 |
226-295 |
|
B60-2H |
290 |
595 |
144 |
155 |
260 |
360 |
-- |
610 |
321 |
400 |
405 |
14 |
160 |
226-295 |
|
*E1=短槍管型號 *E2=加長槍管型號 *E3=特長槍管型號
** B50-H和B60-2H是直槍管型號，槍管前端略小于管身。 |
| |
