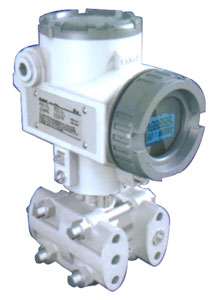

使用對象：液體、氣體或汽體
輸出信號：4-20mA輸出疊加HART®協議數字信號（兩線制）
平方根輸出：在輸入壓力1.0%100%之間，輸出
與差壓呈平方根關系；在0%-
0.1%之間，輸出差壓分段呈線性
關系；輸出4-20mADC之間無跳變
，疊加HART®協議數字信號（兩線
制），用戶可根據現場情況選擇
線性輸出或平方根輸出。
|
|
測量范圍：量程3 0-0.2～7.0kPa(0-20～715mmH2O)
量程4 0-1.0～37.4kPa(0-96～3810mmH2O)
量程5 0-4.7～186.8kPa(0-477～19050mmH2O)
量程6 0-17.3～690kPa(0-0.18～7kgf/cm2)
量程7 0-57.7～2068kPa(0-0.525～21kgf/cm2)
量程8 0-172.3～6890kPa(0-1.75～70kgf/cm2)
電源：外部供電24V DC，（電源范圍12V-36V）

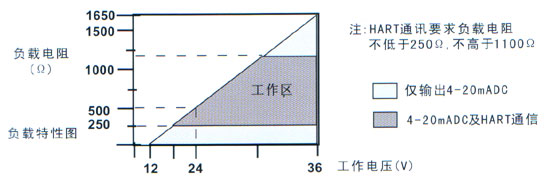

負載特性：負載電阻回路允許的****負載電阻
Rmax=(E-12)/0.02(Ω)如圖所示
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
危險場所安裝：隔爆型ExdllCT6；本安型ExdllCT6；
遷移特性：正負遷移后，其量程上、下均不得超過量程的極限。在最小量程時，****正遷移為0.975URL；****負遷移
為0.975URL；****負遷移為-URL。
在平方要輸出時，正負遷移可調校流量量程的10%。
溫度范圍：介質溫度 -40～104℃ 儲存溫度 -40～85℃
整機工作溫度 -40～85℃（-30～75℃帶LCD顯示表頭）；
相對溫度：0～100%
超壓極限：施加0（絕對壓力）13.76MPa壓力到變送器任意一側，變送器不損壞；法蘭可承受68.9MPa壓力；正常工作
壓力在3.45KPa（絕對壓力）至變送器量程上限。
容積變化量：小于0.16cm3。
阻尼：時間常數在0.1～32.0s之間可調。
啟動時間：3sm，無需預熱。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
（在無遷移、316不銹鋼隔離膜片及其它標準測試條件下）
量程比： 100：1
精度：量程為3、4、5
在量程比為1：1到10：1時，為調校量程為±0.1%
在量程比為10：1到100：1時，為±0.05（1+0.1URL/量程）%量程；量程為6、7、8、9、0
在量程比為1：1到10：1時，為調校量程的±0.15%
在量程比為10：1到100：1時，為±0.075（1+0.1URL/量程）%量程，
穩定性：十二月誤差為****量程的±0.2%
溫度影響：量程為4、5、6、7、8，零點誤差為****量程的±0.25%/55℃。
包括量程和零點的總誤差，為****量程的±0.5%/55℃。
注意：對于量程3溫度誤差要加一倍。
超壓影響：加壓140
kgf/cm2后，誤差為****量程范圍的±0.25%。
靜壓影響：在線性輸出時，零點誤差：加靜壓140kgf/cm2后，量程4、5零點誤差為****量程范圍的±0.25%，量程3、
6、7、8零點誤差為****量程誤差的±0.5%。
量程誤差：量程4、5、6、7、8誤差為****量程范圍的-1±0.25%/6.89%MPa，量程3誤差為****量程范圍的-1±0.25%。
這是系統誤差，安裝前可按實際靜壓調校，消除這個誤差。
電源影響：小于輸出量程的0.005%/V
振動影響：在任意軸向上，頻率為200HZ，引起的誤差為****量程范圍的0.005%/g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：****可產生不大于0.25kPa的零誤差，但可校正，對量程無影響；測量本體相對法蘭轉動無影響。
電磁輻射：符合IEC801標準
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
結構材料：隔離膜片和排氣/排液閥：316不銹鋼、哈氏合金C、蒙乃爾；
法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾；
“O”型圈（與測量介質接觸）：氟橡膠、丁氰橡膠、乙烯-丙烯
罐充液體：硅油；
法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾合金
螺栓：碳鋼鍍鋅、1Cr18Ni9、OCr17Ni4CuNb、42CrMo；
電氣殼體：低銅鋁合金；
涂層：聚酯環氧樹脂。
引壓連接件：量程為3、4、5兩法蘭連接螺紋1/4-18NPT中心孔距為54mm；兩法蘭連接螺紋1/2-14NPT中心孔距為51、
54、57mm三種尺寸。
量程為6、7、8大差壓變送器，兩法蘭連接1/4-18NPT，中心孔距為54mm；兩接頭連接螺紋1/2-14NPT（錐
管螺紋）。
電氣連接：用1/2-14NPT帶螺紋端導線管及接線端子和配套的試驗片。
重量：4.5kg（不包括選件）。
|
|
| |
|
|
|
| |
