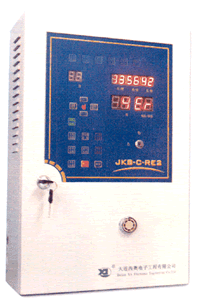

1、可接30個探測器，5個遠程聯動器；
2、多位數碼管顯示系統信息；
3、主備電故障檢測和充電故障檢測；
4、可配接帶濃度傳輸的探測器，實時顯示現場氣體濃度；
5、事件記錄功能，每種事件記錄5次；
6、信息功能記錄功能，可記錄報警信息、故障信息各50條；
7、開機自檢功能；
8、Modem遠程通訊接口。 |
| |
|
| |
|
| |
| |
|
|
安裝方式： 壁掛式
連接方式： RS-485總線制
輸入電壓： AC220V 50HZ
容 量： 1路總線，80節點
可連接遠程聯動器數量：≤5個
通訊距離： 1200M(無中繼器)
報警方式： 聲光報警，顯示探測器編碼及其狀態
本地聯動輸出數量：3組
聯動輸出容量：3A/220V
****輸入功率：150W
外型尺寸： 460MM*300MM*135MM
使用溫度： 0℃-40℃
儲藏溫度： -20℃-55℃ |
| |
|
|
|
| |
| |
|
|
| 控制器共有1路總線，每路總線型可接30個總線設備。在設計工程時，需注意布線的方式：RS-485總線網絡拓撲結構一般采用一條電纜將各個節點串聯起來并進行終端匹配的總線型接法，盡量避免環形或星形網絡的接法。具體接線方法參見附錄《RC2的系統框圖》 |
| |
|
| |
|
| |
| |
|
|
| 控制器應該安裝在管理人員容易觀察的監控室或操作室內。用膨脹螺栓將控制器固定在墻上，安裝高度以及方便操作為宜，尺寸以下圖為準�？刂破魉闹芏加羞M線孔，接線方便。 |
| |
|
| |
|
| |
|
| |
名稱 |
型號 |
功能 |
探測器 |
JKB-R2B |
總線編碼制，催化燃燒式非防爆探測器，帶濃度輸出 |
JKB-R2Bd |
總線編碼制，催化燃燒式隔爆型探測器，帶濃度輸出 |
遠程聯動器 |
JKB-RL1 |
連接在總線上，控制距離中心較遠的聯動設備 |
電源變換箱 |
JKB-PCH |
總線型系統中，給距離中心較遠的探測器提供電源 |
閥門控制箱 |
-- |
安裝在閥門附近，接收控制器的信號以及控制閥門的關啟 |
風機控制箱 |
-- |
安裝在風機附近，接收控制器的信號以控制風機的關啟 |
備電箱 |
-- |
安裝在控制器提供備用電源JKB-RL1 |
|
