| ●LPG氣體的制造、儲藏及消費等設施。 |
| ●一般高壓氣體的使用工廠。 |
| ●化工廠。 |
| ●其他一般工廠。 |
| |
| |
|
|
| |
|
| |

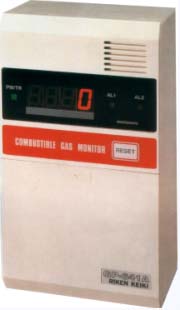

型 號 |
GP-641A |
測定氣體 |
大氣中的HC(i-C4H10)或CH4氣體 |
檢測原理 |
接觸燃燒式 |
檢測范圍 |
0—100% LEL |
指示方式 |
LED(4位，7段顯示) |
警報精度 |
報警濃度設定值的士25%以內。 |
警報延遲時間 |
30秒以內(測定報警濃度設定值的1.6倍氣體時) |
警報表示
(LE D燈)
|
電源，故障：PW／TR燈 |
氣體報警：ALl、AL2燈 |
維護：MAINTENANCE燈 |
正�！G色／常亮
故障——綠色／閃爍
|
正�！狾FF
第一級報警：ALl(橙色／閃爍)
第二級報警：AL2(紅色／閃爍)
按復位鍵后：——正常
(指示值須低于報警點) |
維修模式：
(綠色燈／閃爍)
|
報警接點
(標準)
|
1、 端子TN2 NO.5-NO.6號：4-20MA DC輸出
氣體濃度信號 4-20MA(超量程22I『l^)
初始清零 2.5MA
維修模式 2.5MA
故障信號 0.5MA(阻抗負荷小于300歐)
2、 端子TN2 NO.7-NO.8號：接點輸出
氣體報警(兩級) 干接點1A
閉 鎖 給復位信號后自動復位
接點容量 60W或125VA．****1A |
使用環境 |
溫度：-10℃～-+50℃；
濕度：90%RH以下(無凝露) |
電源選擇 |
100VAC～220VAC±10%，50／60Hz(通用)，電源消耗約為10VA |
尺寸及重量 |
125(w)x 215(H)x 67(D)mm，約重1.0Kg |
安裝方式 |
壁掛式儀表板安裝(標準型) |
|
| |
|
 |
|
| |
 |
|
| |
| ●小型輕量化設計。 |
| ●LED數字顯示氣體濃度。 |
| ●內置微處理器自我診斷。 |
| ●二級氣體報警及故障自我報警功能。 |
| ●4-20MA信號輸出。 |
| ●維修模式功能。 |
| |
| |
|
|
|
| |
|
| |
型 號 |

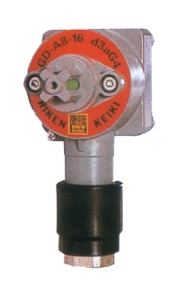

GD-A8 |

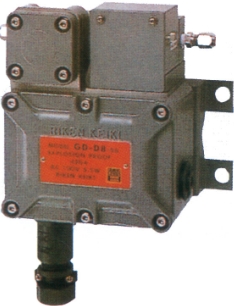

GD-D8 |
GD-D8DC |
檢測方式 |
擴散式 |
泵吸式 |
使用環境 |
10"C～+40℃，95％RH以下 |
電源消耗
重 量 |
|
約4VA(泵) |
約5W(泵) |
約0.9kg |
約4.2kg |
防爆性 |
勞動省防爆檢定合格品 |
|
| |
|
| |
CVV 4芯1.25平方毫米 |
1.25km |
CVV 4芯2.0平方毫米 |
2.0km |
|
指示警報單元和檢測部之間 |
|
說明：1)****距離是指應用于一般可燃性氣體時。應用于CH4/LNG時，距離超過1.0Km，使用1.25電纜；超過1 5Km．使用平方毫 米電纜。
2)泵吸式檢測部GD—D8應使用6芯電纜。
|
