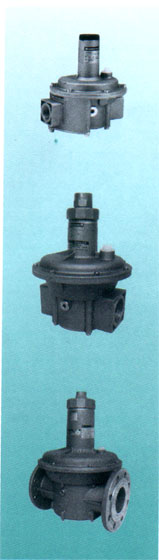

HUP/HUPF燃氣穩壓閥


	特性：產品規格： HUPF：帶內部過濾器，管道連接口徑：1/2"到DN100。 HUP：無內部過濾器，管道連接口徑：1/2"到DN100。外部尺寸：參見附圖連接管道口徑：螺紋連接：1/2"到2"，法蘭連接：DN40，DN50，DN65，DN80和DN100。流通能力：：參見附圖 **入口工作壓力：2000mbar 出口壓力調節范圍：50～150mbar相應的壓力范圍可以通過使用不同的彈簧滿足要求。關閉：滿足EN88的要求，（O泄漏切斷）可承受的扭矩與撓度：管道連接所承受的扭矩與撓度滿足EN88中第二組的要求。設定點精度：滿足EN88中第二組的要求。 **允許承受壓力：5bar閥體不損壞。使用環境溫度范圍：-15℃…+60℃ 承壓部件材料：烴氫橡膠DIN278 密封件材料：NBR型橡膠，NBR70。安全膜片：安全膜片可以保證操作膜片損壞時，不向外界泄漏氣體（泄漏量小于30dm3/H）；而無需其它外部輔助管路。滿足UNI EN88中Para.3.3.2要求。殼體材料：鋁合金，ENAB46100，ENAB46400。內部部件：AISI 304/Delrin（聚甲醛樹脂）。過濾器：人造纖維，DVGW G260/1，只有GUPF系列。過濾等級：<=50u.		一般描述： ◆ 此壓力調節器是一種帶內部補償，無泄漏切斷，彈簧控制壓力控制器。 ◆ 此壓力調節器在彈簧設定的出口壓力下，壓力不隨出口流量的變化而變化。在無流量流過時，此控制器可保持0泄漏切斷。一般應用：此控制器可用于以下氣體： ◆ 人工煤氣 ◆ 天然氣 ◆ 液化石油氣 ◆ 非腐蝕性氣體 ◆ 空氣此壓力調節滿足En88，Class 8，Group2的要求。此壓力調節器有二種系列可供選擇，帶過濾器型和不帶過濾器形。

出口設定壓力與彈簧選型表

顏色	綠	紅	白	黃	藍	黑	紫
數值	3-13mbar	7-20mbar	10-30mbar	25-55mbar	30-70mbar	60-110mbar	110-150mbar

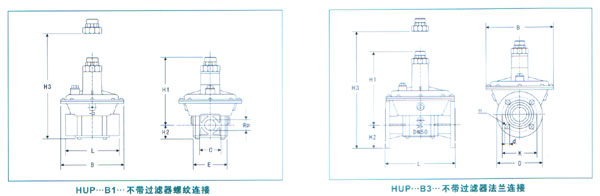

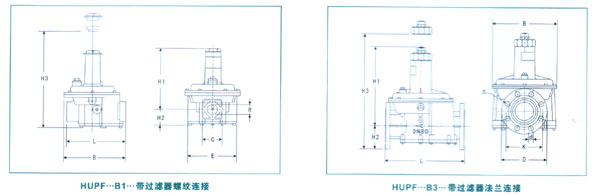

HUPF/HUP系列尺寸圖

顏色	綠	紅	白	黃	藍	黑	紫
數值	3-13mbar	7-20mbar	10-30mbar	25-55mbar	30-70mbar	60-110mbar	110-150mbar

型號	連接尺寸	****工作壓力	外型尺寸（mm）
型號	英時	mbar	L	B	H1	H2	H3	E	C	（kg）
HUPF015B150	1/2	2000	134	140	138	37	260	110	45	1.00
HUPF020B150	3/4	2000	134	140	138	37	260	110	45	1.00
HUPF025B150	1	2000	134	140	138	37	260	110	45	1.05
HUPF032B150	1 1/4	2000	194	208	210	45	400	165	68	3.10
HUPF040B150	1 1/2	2000	194	208	210	45	400	165	68	3.05
HUPF050B150	2	2000	236	262	266	50	480	210	78	4.70

型號	連接尺寸	****工作壓力	外型尺寸（mm）
型號	mm	mbar	L	B	H1	H2	H3	D	K	d	n⁰	（kg）
HUPF065B350	DN65	2000	252	285	335	93	630	185	145	18	4	11.50
HUPF080B350	DN80	2000	350	285	335	100	640	200	160	18	8	2.50
HUPF100B350	DN100	2000	415	352	782	110	770	220	180	18	8	18.00

型號	連接尺寸	****工作壓力	外型尺寸（mm）
型號	英時	mbar	L	B	H1	H2	H3	E	C	（kg）
HUP015B150	1/2	2000	105	126	137	31	260	62	45	0.85
HUP020B150	3/4	2000	105	126	137	31	260	62	45	0.80
HUP025B150	1	2000	120	140	150	35	260	74	48	0.95
HUP032B150	1 1/4	2000	165	192	210	44	420	103	66	2.60
HUP040B150	1 1/2	2000	165	192	210	44	420	103	66	2.50
HUP050B150	2	2000	186	242	266	50	505	122	78	3.75

型號	連接尺寸	****工作壓力	外型尺寸（mm）
型號	mm	mbar	L	B	H1	H2	H3	D	K	d	n⁰	（kg）
HUP065B350	DN40	2000	210	192	210	75	450	150	110	18	4	3.85
HUP050B350	DN50	2000	250	245	270	85	540	165	125	18	4	5.50
HUP65B350	DN65	2000	290	285	335	95	670	185	145	18	4	11.50
HUP80B350	DN80	2000	310	285	335	100	670	200	160	18	8	12.50
HUP100B350	DN100	2000	350	355	782	110	780	220	180	18	8	18.00

調節

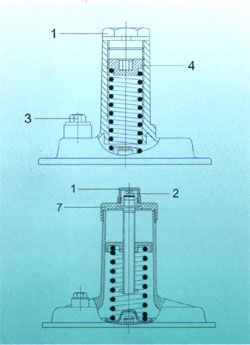

	注意：調壓器的使用調節必須由資質的工作人員進行。出口壓力調節：（工差：小于設定值15%） ◆ 擰開調壓器調壓上蓋1。 ◆ 為了獲得所需出口壓力值，可能通過順時針或逆時針轉動調節螺絲（4或2）出口壓力，逆時針降低出口壓力值。 ◆ 清楚標定出口壓力值。 ◆ 將調壓器調壓室上蓋1擰回原處。更換調壓彈簧： ◆ 擰開調壓器調壓室上蓋1。 ◆ 對于口徑為3/4"-1"調壓器，完全擰松調節螺絲4；對于口徑大于1 1/4"（DN32）以上調壓器，逆時針完全擰松調壓器調節彈簧后，打開上蓋7。 ◆ 可將原彈簧取出，并放入新彈簧。 ◆ 將調節螺絲4或上蓋安回原位。 ◆ 按照出口壓力調節步驟調節所需出口壓力。


	安裝后的最后檢查： ◆ 在全部調整完畢后，需做最后檢查，以確保所有安裝正確無誤。維護：此產品為免維護產品，如發生事故，請送回工廠檢測。		過濾器的維護與保養： ◆ 擰松調壓器下部螺絲，并拿開調壓器下蓋； ◆ 拿出過濾棉，并徹底清潔過濾室， ◆ 用新過濾棉更換舊過濾棉。 ◆ 將底蓋重新安在過濾器底部。 ◆ 擰緊底蓋固定螺絲。
