創新技術使得燃燒器更加便于操控
|
|
|
|
| |
中型加熱設備中使用的燃燒器必須滿足以下五個關鍵要求：
-簡單易于操作，
-運行簡便快捷，
-可靠高效的調節設定，
-能量的合理利用，
-污染排放低。
C.30燃燒器采用了創新的MDE®系統,該技術可以隨時查詢燃燒器運行參數和啟動狀態技術細節。 |
|
該燃燒器完全按照歐洲標準EN
267設計研發和生產。
CUENOD貴諾燃燒器嚴格按照質量認證AFAQISO 9001生產制造
和所有CUENOD貴諾燃燒器一樣，C.30燃燒器獲得CE認證，滿足各項歐洲相關標準，包括CE鍋爐能效標準92/42/EEC。 |
|
| |
|
|
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
高效的送風和吸風系統保證了良好的燃燒效果，降低了運行噪音。CUENOD貴諾經過了大量空氣動力實驗，研發出空氣再噴射系統。
該燃燒器應用類似于汽車動力學中的“turbo”技術，在空氣的出風口處獲得能量，并再次送入吸風系統，這樣就提高了送風的風壓。
高效的消音設計和保護罩保證了運行的寧靜舒適。
這種組合了空氣再次噴射系統，新一代貴諾燃燒元器件，調節裝置和精良的加工，制造出出色的設備：
★ 消除了震動和波動
★ 減少了啟動進的突震和加快了火焰的穩定
★ 增強了燃燒器的預調性
CUENOD貴諾一直致力于火焰的穩定性研究：通過燃燒頭進風的平穩分送,獲得了極好的效果.
因為進風穩定,火焰根部的形狀與穩盤完美匹配,火焰的形狀和顏色都達到****狀態。
這就保證了：
★ 無論應用在何種發熱設備，都能有效地降低爐膛阻力,減少煙氣損失，提高輸出效率。
★ 熱效率超過92%。
另外，該燃燒器采用先進的元器件達到****運行效果：
★ 在停機時，風門擋板關閉，防止冷風吸入爐膛。
★ 最短化預吹時間。
|
|
| |
|
|
|
|
|
|
| |
|
| |
| |
|
|
|
|
| |
一般的燃燒器無法滿足高標準無故障的運行，只有這種兩級式燃燒器適用于這種高品質的發熱設備。
該兩級式燃燒器確保：
★ 即時點
★ 滿足安裝方的功率要求，
★ 合理利用能量，
|
|
C.20和C.24貴諾兩級式燃燒器安裝有3個位置的風門伺服電機，第一級，第二級和燃燒停機時的風門關閉位置。
風門設計輸出功率和風門開度成比例增大或減小，保障了充分的燃燒和流暢的煙氣排放。
|
|
| |
|
|
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
★ C.30燃燒器通過一個夾緊法蘭安裝于鍋爐前面板，適合新鍋爐和已有的鍋爐。
★ 該夾緊法蘭設計為與燃燒器成一輕微角度，以保證殘留的油能流進爐膛。
★ 燃燒頭的伸出長度可以調整以適應不同的鍋爐爐膛。
★ 多頭電氣連接插頭避免了接線錯誤。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
★先進的外殼設計，保證了進風系統，燃燒裝置，不同的電氣元件和機械元件都極易檢修。
★所有電氣連接采用插頭式連接。
★工廠出廠設定提供了初始狀態下****的參考設定。
★精確的風門擋板和燃燒頭設定和風門刻度保證了該燃燒器滿足使用者特殊的安裝要求。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
運行參數記錄：
該燃燒器裝有創新的運行系統，可以隨時查看運行記錄。
該系統提供兩種類型參數：
1-“既時”信息
-燃燒器啟動周期
-供電測量值
-火焰信號測量值
2“-儲存”信息
-燃燒器運行參數，包括總運行時間
-使用程序狀況
這些信息，即時可以查看，可以通過裝有CUENOCOM軟件的手提電腦讀取信息，然后這些信息可以發送到運行系統中，便于維護。 |
|
| |
|
|
|
|
|
|
|
| |
|
| |
|
| |
|
| |
|

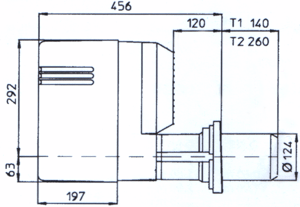

| 鍋爐前面板開孔 |
|
 |
|
 |
|
|
| |
|
| |
| |
|
|
| |
該燃燒器和外殼一個包裝發運，大約25kg ,包括以下內容：
★ 一包安裝附件
★ 鍋爐連接法蘭
★ 文件，包括：
-操作手冊
-電路圖
-油路系統圖
-質量保證書
-燃燒器底朝上安裝時所用的貼牌
|
|
| |
|
|
|
|
功率 |
| |
C.30單級式 |
C.30兩級式 |
| 最小 |
**** |
最小 |
**** |
燃燒器 kW
最小 第1級 kW
鍋爐 kW |
200
/
84 |
300
/
276 |
200
140
184
|
300
/
276 |
|
| 鍋爐功率按熱效率為92%計算，僅供參考。 |
| |
|
| |
|
| |
 |
| 海拔高度：500米 |
| |
| 海拔高度校正：允許管道長度必須按下表減少： |
| 海拔 |
Ø6/8 |
Ø8/10 |
1000m
1500m
2000m
2500m |
0.50m
1.00m
1.25m
1.50m |
1.00m
2.00m
3.00m
3.50m |
|
| 在燃燒器周圍留有足夠維修空間。 |
|
|
高度H
米 |
長度L
米 |
1.5
1
0.5
0
-0.5
-1
-1.5
-2
-2.5
-3 |
Ø6/8 |
Ø8/10 |
11
10
9
8
7
6.5
5.5
5 |
20
18
16
14
12
11
10
8.5
7
6 |
|
| |
| |
|
|
| |
油路連接 |
|
| |
隨機提供兩根1.15m長的軟油管，一根進油，一根回油至油箱。
給油管留有一定裕量，方便安裝和移動燃燒器。
C.30所使用的燃油在溫度10。C時，燃油密度0.84 ,熱值11，86kWh/kg。
管道必須經過泄漏檢測，根據長度L和進油高度H按表選擇相應的管路。
燃油在溫度20。C時，燃油密度0.80，海拔500m進長度L包括一個手閥，一個單向閥和四個彎頭。
|
|
| |
|
|
|
|
|
| 舉例： |
| 計算燃燒器油量 |
已知鍋爐功率（O）和熱效率（E），以下公式用來計算燃燒器功率：
|
|
Ob：燃燒器功率kW
O：鍋爐功率kW
E：鍋爐熱效率（%） |
耗油量計算：
|
Qb：燃燒器耗油量kg/h。
燃油熱值NVC：11.86KWh/kg |
|
如：C.30 Qb=25.3kg/h
該燃燒器設計燃油粘度小于9.0cSt。
安裝請務必按照當地法規和DTU 65-4相關法規條例進行。 |
|
|
| |
|
| |
| C.20-C.24 單級式 |
 |
| C.20-C.24 兩級式 |
 |
|
|
| |
鍋爐房通風
|
|
| |
燃燒器最少需要1.2m3/kWh的新鮮空氣。 |
|
| |
|
|
| |

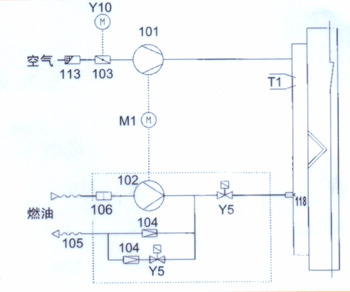

系統圖
說明：
M1 燃燒器電機
T1 點火變壓器
Y1 一級火電磁閥
T5 二級火電磁閥
Y10 伺服電機
101 風機
102 油泵
103 風門擋板
104 壓力調節
105 軟油管
106 過濾器
113 進風柵格
118 噴嘴 |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
|
|
|
| |
電氣系統安裝必須符合NF C 15.100標準和其他現行標準和規范。
特別注意的是燃燒器的電源開關必須能夠滿足總電量的要求，在維修關斷時，必須完全絕緣。
|
|
電源接至端子N(中線)和L1(7芯插頭上)之間。
將手動安全溫控器(或壓力開關)與相電源串聯。
|
|
為安全起見，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30mA的差動電路斷路器。該回路必須使用6.3A延時保險,最小電線傳導截面1.5mm2。
|
|
| |
|
|
|
|
|
|
|
| |
|
| |
| |
|
|
|
|
| |
單級式燃燒器
只有一個流量功率。
根據燃燒負荷要求，通過燃燒器的點火和停機來調節負荷“滿負荷”和“關”
|
|
兩級式燃燒器
有兩個流量功率。
可以調節：
-“滿負荷”或“關”，在負荷輸出增多時，可以有兩級功率來避免頻繁啟動。
-“滿負荷”或“低負荷”，在負荷輸出很小時，采用低負荷輸出。
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
單級式，兩級式和AGP®燃燒器：
7芯插頭。
T1和T2端子之間接溫度或壓力控制開關。
兩級式燃燒器：
4芯插頭。
-T6和T8端子控制“滿負荷”或“關”。
-T6，T7和T8端子通過溫度或壓力控制接上兩位接觸器控制“滿負荷”或“低負荷”。
|
|
| |
|
|
|
|
 |
|
| |
