KGL系列燃氣過濾器

<strong id="jnyxp"></strong>

首頁公司招聘友情連接廣告服務聯系我們凌寶電子公司

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

主要特性和參數

用途
KGL系列過濾器主要應用于燃氣輸配系統中作氣體凈化過濾。適用于天然氣，人工煤氣，液化石油氣及其他物腐蝕性氣體。
特點
●不銹鋼絲過濾網，過濾精度高，可清洗再用；
●過濾面積較大，強度高，壓損小，壽命長；
●安裝，維護方便，易清洗。

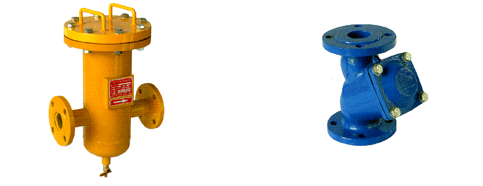

型號
KGL*Z:進出口水平連接
KGL*G:進出口直角連接
KGL*Y:鑄鐵

技術參數
●設計壓力：1.6MPa、2.5aMPa、4.0MPa、
●過濾精度：5μm、10μm、20μm、50μm、100μm、
●過濾面面積：0.125-4.2㎡
●過濾效率：≥98%
●工作溫度：-20~60℃
●口徑系列：DN50、DN65、DN80、DN100、DN125、DN150、DN200、
●溫度范圍：一20℃一+60℃
可選配置
壓力計/法蘭蓋開啟裝置/排污閥

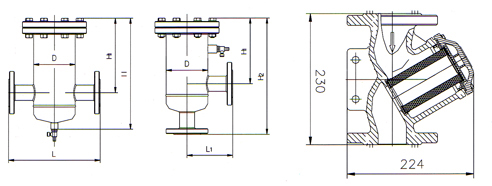

外形尺寸

結構尺寸

型號	L	L1	H	H1	H2	D	進出口法蘭
KGL50*	350	175	460	260	635	133	DN50
KGL65*	400	200	465	265	665	159	DN65
KGL80*	450	225	540	330	765	159	DN80
KGL100*	500	250	640	405	890	219	DN100
KGL125*	550	275	715	440	990	273	DN125
KGL150*	600	300	780	495	955	325	DN150
KGL200*	800	400	1110	660	955	450	DN200

壓損表

KGL-50	△P
P	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	300	430	650	800	-	-	-	-
0.1	340	550	750	900	-	-	-	-
0.2	400	650	950	1100	1300	-	-	-
0.5	600	900	1300	1600	1900	2200	-	-
1.0	850	1200	1800	2200	2500	3000	3750	-
1.6	1000	1400	2200	2800	2800	4000	4500	6000
2.5	1200	1600	2500	3300	3200	4900	5300	6900
4.0	1400	1800	2900	3800	3600	6000	6550	7800

KGL-65	△P
P	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	450	650	1000	1050	-	-	-	-
0.1	520	800	1100	1300	-	-	-	-
0.2	620	1000	1400	1650	1700	-	-	-
0.5	720	1100	2000	2400	2500	3300	-	-
1.0	1000	1500	2400	2900	2700	4500	6000	-
1.6	1200	1800	2700	3400	3900	5250	7250	9000
2.5	1350	2000	3000	3900	4900	6000	8000	10000
4.0	1500	2300	3250	4300	5100	6800	9400	11500

KGL-100	△P
P	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	900	1300	2000	2000	-	-	-	-
0.1	1100	1600	2750	2750	-	-	-	-
0.2	1250	2000	2800	3000	3500	-	-	-
0.5	1500	2200	4000	5000	5500	6000	-	-
1.0	2200	3200	5000	6000	7000	8500	10000	-
1.6	2500	4000	6000	7000	8000	10000	12000	18000
2.5	2700	5000	7000	8000	9000	12000	14000	20000
4.0	3000	6000	8000	9000	10000	14000	16000	22000

KGL-125	△P
P	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	1250	1900	2500	2500	-	-	-	-
0.1	1500	2300	3250	3250	-	-	-	-
0.2	1900	3000	4650	4500	4500	-	-	-
0.5	2250	3300	6000	7000	8250	8500	-	-
1.0	2800	4100	6500	8000	9500	11000	14000	-
1.6	3250	5000	7500	9500	10500	13000	17000	24500
2.5	3600	6000	7900	10500	11500	15000	20000	26500
4.0	4000	6500	8500	11500	13000	17000	22000	29000

KGL-150	△P
P	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	1600	2500	3000	3000	-	-	-	-
0.1	1900	3000	3750	3750	-	-	-	-
0.2	2500	4000	4500	4750	5500	-	-	-
0.5	3000	4500	7500	9000	11000	11000	-	-
1.0	3500	5200	8000	10000	12000	15000	18000	-
1.6	4000	6600	9000	12000	13000	16000	22000	31000
2.5	4500	7000	10500	14000	14000	18000	26000	33000
4.0	5000	7500	11000	16000	16000	20000	28500	36000

KGL-200	△P
P	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	2250	3400	5000	5000	-	-	-	-
0.1	2500	4000	5500	7000	-	-	-	-
0.2	3000	5000	7000	9000	10000	-	-	-
0.5	3000	7000	10000	12500	15000	17500	-	-
1.0	6500	10000	15000	19500	19500	22000	30000	-
1.6	8000	12000	18000	25000	25000	31000	35000	50000
2.5	10000	15000	22000	30000	30000	39000	40000	54000
4.0	12000	17000	25000	34500	34500	45000	45000	60000
