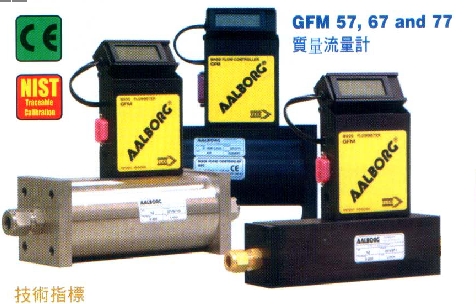

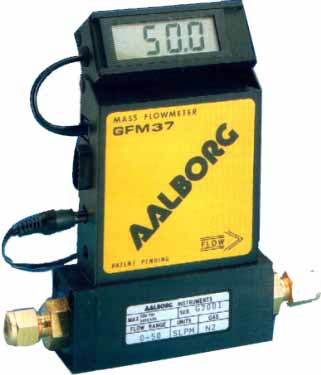

美國愛博格公司1972年成立，是世界上流量計測量和控制精密儀器的主要制造商。我們分為兩個部門。雙截面部門制造各種流量計和針閥。有鋁，銅，不銹鋼和PTFE（聚四氟乙烯）不同材料。轉子流量計從微流量計到工業尺寸流量計。電學部門制造應用于氣體的品質流量計和質量流量控制器，應用于液體和氣體的電磁流量控制器。 |
|
| |
|
|
|
| |
|
| |
| 設計特點： |
| |
|
|
| |
■ 堅硬的金屬構造
■ ****壓力為1000psig(70bar)
■ 氦氣泄漏性為1×10-7
■ NIST可追溯證明
■ 內置傾斜LCD顯示屏
■ 0-5VDC和4-20mA信號
■ 電路保證
■ 可作為便攜式設備使用
■ 工程學單位或0-100%顯示
■ 可選累加器
|
|
| |
|
|
|
| |
|
| |
| 工作原理： |
| |
|
|
| |
被測量氣體被分為2個層流流路，一條流路通過主管道，另外一條通過毛細感應管。保證2個流路為層流狀態，所以2個流路的流量比是恒定不變的。
2條熱的精確溫度感應圈纏繞在感應管上，當有氣體通過時，氣體將熱量從上游的線圈到下游的線圈。溫度變化與感應線圈電阻的改變成正比。
Wheatstone橋依靠感應線圈電阻剃度用來監測溫度。電阻剃度與瞬間流動速率成線性關系。根據被測量氣體流量產生的0-5VDC和4-20mA輸出信號顯示質量分子。 |
|
| |
|
|
|
| |
|
| |

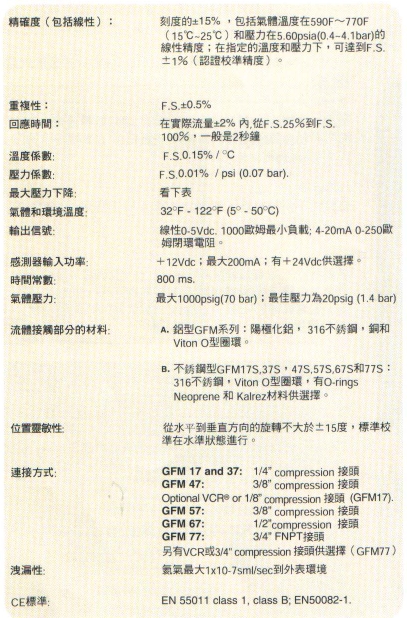

| 技術指標： |
|
| |
型號 |
流量 |
****壓力下降 |
[mm H2O] |
[psid] |
[mbar] |
GFM 17 |
up to 10 |
25 |
0.04 |
2.5 |
GFM 37 |
20 |
300 |
0.44 |
30 |
30 |
800 |
1.18 |
81 |
40 |
1480 |
2.18 |
150 |
50 |
2200 |
3.23 |
223 |
GFM 47 |
60 |
3100 |
4.56 |
314 |
80 |
4422 |
6.5 |
448 |
100 |
5500 |
8.08 |
557 |
GFM 57 |
200 |
272 |
4.0 |
28 |
GFM 67 |
500 |
340 |
5.0 |
34 |
GFM 77 |
1000 |
612 |
9.0 |
62 |
|
| |
流量范圍 |
GFM17低流量質量流量計 |
CODE |
sml/min [Nz] |
CODE |
sL/min [Nz] |
01 |
0 to 10 |
07 |
|
02 |
0 to 20 |
08 |
|
03 |
0 to 50 |
09 |
|
04 |
0 to 100 |
10 |
|
05 |
0 to 200 |
|
06 |
0 to 500 |
|
| |
GFM57低流量質量流量計 |
CODE |
sml/min [Nz] |
50 |
|
GFM67低流量質量流量計 |
CODE |
sml/min [Nz] |
60 |
500 |
GFM77低流量質量流量計 |
CODE |
sml/min [Nz] |
70 |
1000 |
|
| |
