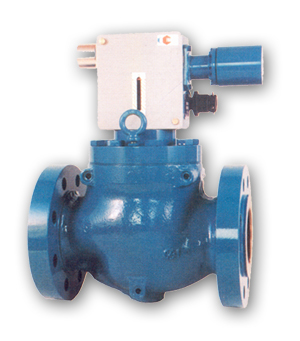

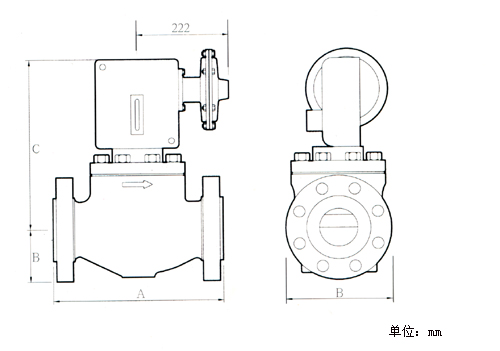

OSE 型調壓器
● 極其嚴密的關閉特性
● 全外置式執行機構使得壓力設定簡單，
切斷閥可靠性好
● 可作超高壓/超低壓切斷
● 可選切斷狀態遠傳功能
● 平衡式閥芯設計，復位方便
● 進口壓力范圍：****100 bar
● 出口壓力范圍：0.01-72 bar
● 最高設定切斷壓力可達72bar
● ****流量：500，000 Nm3/h
● 切斷時間僅需0.5秒
● 適合于工業及民用各類用戶
● 可用于天然氣、人工煤氣、液化石油氣、
空氣等多種氣體
● 管道壓力超過或低于設定值時，可完全快速地
切斷燃氣氣流
● 一體化的平衡閥設計，復位方便，動作迅速，
確保下游管道的安全
● 極其嚴密的關閉特性
● 精度：±1%
● 連接方式：1"-6" ANSI 150RF/300RF/600RF 法
蘭 BWE
● 材料：A216-WCB 鋼制閥體
● 溫度：-29.1°～60℃
● 選項：可選電動遠程切斷功能；可選手動緊急
切斷功能；可選同時控制兩條管線
|
 |
|
| |
|
| |
 |
| |
|
|
|
| |
|
|
|
零部件名稱 |
材料名稱 |
主閥體 |
鑄鋼或鋼 |
彈簧 |
鋼 |
閥座 |
不銹鋼 |
皮膜 |
夾布丁腈橡膠 |
皮膜支承 |
鋁 |
纏繞墊片 |
復合材料/不銹鋼 |
指揮器閥體 |
不銹鋼或鋁 |
指揮器閥芯 |
鋁+丁腈橡膠 |
指揮器閥座 |
鋁 |
密封件 |
丁腈橡膠 |
|
|
|
項目 |
指標 |
|
入口壓力 |
****25bar |
|
出口壓力 |
1.4～21bar |
|
工作溫度 |
-29～66℃或4～121℃ |
|
閥口尺寸 |
1 |
2 |
3 |
4 |
6 |
|
C1 |
29.3 |
34.2 |
36.7 |
34.4 |
31.5 |
|
Cg |
520 |
1800 |
3250 |
5800 |
11400 |
|
連接尺寸 |
1"，2"NPT螺紋，
1"，2"，3"，4"，6"，8"，12"ANSI125FF，
150RF，250RF，300RF，600法蘭 |
|
重量 |
9～721Kg |
|
|
| |
|
| |
|
設定放散壓力
bar |
超過設定壓力
bar |
閥體尺寸 |
|
1 |
2 |
3 |
4 |
6 |
|
1.4 |
0.34 |
- |
2465 |
4449 |
7960 |
15651 |
|
2.1 |
0.34 |
- |
3082 |
5574 |
9970 |
19591 |
|
2.8 |
0.34 |
- |
3725 |
6700 |
11980 |
23530 |
|
2.8 |
0.41 |
1099 |
3779 |
6807 |
12167 |
23932 |
|
4.1 |
0.41 |
1447 |
5012 |
6378 |
16187 |
31812 |
|
5.5 |
0.55 |
1849 |
6378 |
11550 |
20582 |
40468 |
|
6.9 |
0.55 |
2198 |
7611 |
13775 |
24602 |
48347 |
|
8.6 |
0.55 |
2198 |
7611 |
13775 |
24602 |
48347 |
|
8.6 |
0.83 |
2733 |
9434 |
17045 |
30418 |
59791 |
|
10 |
1.0 |
3243 |
11176 |
20180 |
36046 |
70832 |
|
14 |
1.0 |
4127 |
14284 |
25808 |
46069 |
90530 |
|
14 |
1.4 |
4208 |
14606 |
26371 |
47060 |
92487 |
|
16 |
1.5 |
4767 |
16294 |
29400 |
52474 |
103153 |
|
17 |
1.7 |
5199 |
18036 |
32562 |
58102 |
114168 |
|
21 |
2.1 |
6191 |
21440 |
38726 |
69117 |
135849 |
|
表中數據為標準狀態下比重為0.6天然氣的流量，換算系數：丙烷：0.628，丁烷：0.548，空氣：0.775，氮氣：0.789；
其中氣體：表中數據乘以0.775，現除以該氣體比重的平方根(空氣比重=1) |
| |
|
|
|
| |
|
|
|
零部件名稱 |
材料名稱 |
主閥體 |
鋼 |
閥芯 |
不銹鋼/丁腈橡膠 |
閥座 |
不銹鋼 |
執行機構盒體 |
鋁 |
杠桿 |
鋼 |
彈簧 |
鋼 |
閥座 |
不銹鋼 |
皮膜 |
夾布丁腈橡膠 |
皮膜壓盤 |
鍍鋅鋼 |
密封件 |
丁腈橡膠 |
|
|
|
項目 |
指標 |
|
入口壓力 |
****100bar |
|
出口壓力 |
0.01～72bar |
|
工作溫度 |
-29～60℃ |
|
閥口尺寸DN |
25 |
50 |
80 |
100 |
150 |
閥口尺寸mm |
46.5 |
51.1 |
80.0 |
102.1 |
150.1 |
|
C1 |
35 |
35 |
33 |
32 |
33 |
|
Cg |
505 |
2210 |
4670 |
7860 |
14850 |
|
連接形式 |
ANSI CLASS 150，300RF，600法蘭 |
|
重量 |
不同閥體分別為16，32，55，98，202Kg |
|
|
| |
|
| |
閥體尺寸 |
進口壓力 bar |
0.7 |
3.5 |
6.9 |
13.8 |
20.7 |
41.4 |
69 |
1 |
297 |
515 |
697 |
965 |
1171 |
1643 |
2115 |
2 |
1249 |
2155 |
2916 |
4020 |
4878 |
6860 |
8844 |
3 |
2760 |
4770 |
6432 |
8898 |
10827 |
15196 |
19564 |
4 |
4636 |
8710 |
11820 |
16375 |
19912 |
27872 |
35992 |
6 |
9220 |
16000 |
21708 |
30042 |
36582 |
512416 |
65982 |
|
表中數據為標準狀態下比重為0.6天然氣的流量，換算系數：丙烷：0.628，丁烷：0.548，空氣：0.775，氮氣：0.789；
其中氣體：表中數據乘以0.775，現除以該氣體比重的平方根(空氣比重=1) |
| |
