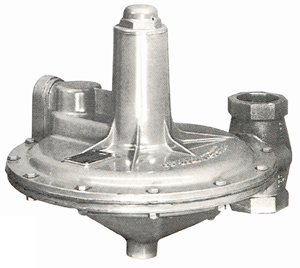

S200系列型型調壓器
● 靈敏的關閉特性
● 可選內置式安全放散裝備
● 可選一體式監控式調壓裝置
● 壓力設定簡單
● 調壓精度高
● 進口壓力范圍：****10 bar
● 出口壓力范圍：6-690 mbar
● ****流量：777 Nm3/h
● 精度：±2.5%
● 特別適合于直燃設備
● 可用于天然氣、人工煤氣、液化石油氣、 空氣等多種氣體
● 為經濟型減壓控制設計，適用于居民區、商業、工業等多種場合
● 調壓精確、關閉靈敏、壓力設定簡單
● 一體化的過壓、失壓切斷和安全放散裝置確保用戶安全
● 可在線維修，可安裝于任何位置
● 連接方式：2" 螺紋，2" ANSI 125FF 法蘭
● 材料：鑄鐵，WCB 鋼制閥體
● 溫度：-29°～66℃
|
 |
|
|
| |

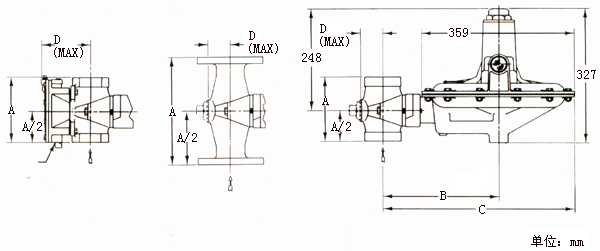

閥體尺寸 |
A |
B |
C |
D |
|
螺紋連接 |
125FF法蘭 |
250FF法蘭 |
放散監控性閥體 |
所有其它型號 |
螺紋連接 |
法蘭連接 |
1-1/2 |
156 |
-- |
-- |
281 |
460 |
106 |
37 |
-- |
2 |
156 |
254 |
267 |
270 |
449 |
118 |
48 |
56 |
|
| |
 |
| |
|
|
|
| |
|
|
|
零部件名稱 |
材料名稱 |
主閥體 |
鑄鐵/鋼 |
彈簧腔體 |
鋁 |
閥芯 |
鋁 |
閥座 |
鋁+丁腈橡膠/氟橡膠 |
彈簧 |
鋼 |
皮膜 |
丁腈橡膠/氟橡膠 |
皮膜連接桿 |
鋁 |
密封件 |
丁腈橡膠/氟橡膠 |
|
|
|
項目 |
指標 |
入口壓力 |
****10Bar |
出口壓力 |
5～690Bar |
工作溫度 |
-29～66℃ |
C1 |
35 |
Cg |
38～910 |
連接尺寸 |
1-2、2¨，2¨NPT螺紋
2¨ ANSI 125FF 法蘭 |
重量 |
13kg |
|
|
| |
|
| |
出口壓力
mbar |
進口壓力 bar |
0.027 |
0.069 |
0.10 |
0.34 |
0.90 |
1.7 |
4.1 |
6.9 |
8.6 |
15 |
26.8/48.2 |
10.7/102 |
13.4/134 |
25.5/268 |
42.9/268 |
118/268 |
118/268 |
182/268 |
182/268 |
17 |
24.1/42.9 |
10.7/88.4 |
13.4/121 |
25.5/268 |
42.9/268 |
59/268 |
115/268 |
182/268 |
182/268 |
27 |
- |
10.7/77.7 |
13.4/107 |
25.5/255 |
42.9/268 |
56.3/268 |
188/268 |
188/268 |
188/268 |
|
50 |
- |
8.04/45.6 |
13.4/93.8 |
24.1/174 |
40.2/268 |
56.3/268 |
118/268 |
188/268 |
188/268 |
|
| |
|
| |
出口壓力
mbar |
進口壓力 bar |
0.14 |
0.41 |
1.0 |
2.1 |
4.1 |
6.9 |
8.6 |
0.069 |
13.4/80.4 |
29.5/201 |
42.9/321.6 |
64.3/402 |
115.2/402 |
182.2/402 |
182.2/348.4 |
0.21 |
- |
26.8/235.8 |
40.2/375.2 |
64.3/536 |
115.2/536 |
182.2/536 |
182.2/536 |
0.34 |
- |
21.4/169 |
40.2/361.8 |
67/603 |
112.6/777.2 |
155.4/670 |
160.8/428.8 |
|
表中所列數據為****和最小閥口尺寸對應的流量；閥口尺寸依次為6.4mm，9.5mm，12.7mm，19.1mm，25.4mm，30.2mm。
表中數據為標準狀態下比重為0.6天然氣的流量，換算系數：丙烷：0.628，丁烷：0.548，空氣：0.775，氮氣：0.789；
其中氣體：表中數據乘以0.775，現除以該氣體比重的平方根(空氣比重=1) |
| |
