　一、管系支架的設置

管系及支架各類主固定支架，次固定支架及導向支架應有足夠的強度和剛度。

　二、管架設置

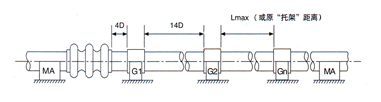

任何二個相臨的主固定支架MA之間，只設置各穩定的導向支架，若必須設置一個以上自由型膨脹節，須用次固定支架分隔開，并配置各穩定的導向支架G，膨脹節放置盡量靠近主固定支架和次固定支架。

　三、預變形

　四、安裝注意事項

安裝時，特別小心，以防止對于膨脹節波紋部分的任何損傷。應按制造廠所推薦的合適長度進 行安裝’除非安裝公差由系統設計者規定或由膨脹節制造廠預先提，決不要用拉伸或壓縮去補 償安裝的不正確的管線長度的不足。當有要求時或已由制造廠指定時，不要忽略對膨脹節的預壓縮或預拉伸。
　  安裝后，應盡快拆除膨脹節上用于運輸的輔助構件及緊固件。按設計要求將限位裝置調到規定 位置。

　五、安裝時應注意

要用調整管道系統的方法來適應膨脹節。
　　按照箭頭指明的流向安裝膨脹節。
　　末經制造廠同意，不要用掛耳或運輸固定桿作為吊耳。
　　在所有管道架和固定管架正確安裝前，不要進行水壓試驗或使系統抽真空。
　　管道吊架不是合適的導向管架。
　　在安裝完后，并在整個所安裝的系統進行任何壓力試驗之前，拆除運輸裝置。
