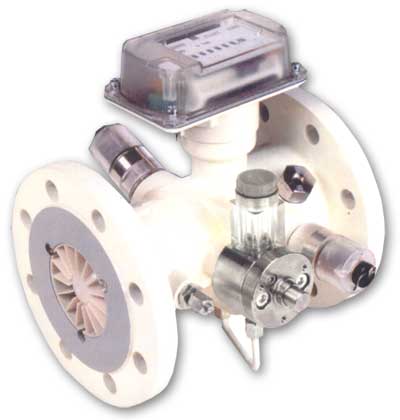

FLUXI2000渦輪表是專門設計用來精確計量氣體通過量的速度式儀表可用做商業計量表。它出色的低壓和高壓計量性能，多樣的連接方式及對流體擾動的低敏性使得FLUXI2000成為一種特別優秀的燃氣量表。
我們提供優于1%精度3D長表，表體已配好壓力及溫度傳感器。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 計量范圍大，產品型號齊全：從DN50 G65至DN500 G10000
● 計量量程寬：Qmin/Qmax=1:30
● 壓力損失小
● IP67級特別防水計數器
● 裝備有完整的低頻（LF），中頻（MF），及高頻脈沖發射器。
● 可與各種電子設備接口連接
● 各種肪沖頻率可互換
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 公稱直徑：DN50—DN500
● 流量范圍：8—16000m3/h
● 壓力范圍：0—100bar
● 燃氣溫度：-10—=60
● 環境溫度：-20—+60
● 保存溫度：-40—70
● 法定量程比：1：30

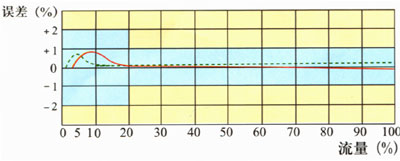

● 法定精度：TZ型為1.0級 Qmin-20%Qmax：1%；20%Qmax：0.5%
|
|
| |
|
|
|
| |
| |
|
|
|
|
|
|
| |
應用：
輸氣管線燃氣計量
輸配管網燃氣計量
工業燃氣計量
能源管理
燃氣調壓站管理 |
|
|
|
標準與認證：
符合歐共體標準En2261
符合OIML IR-32/88建議標準
符合ISO標準
德國DVGW認證
中國計量器具型式認證 |
|
| |
|
|
|
|
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
FLUXI2000TZ流量表由5個基本部件組成:
1.表體
2.進氣口整流器
3.測量部件及葉輪
4.磁耦全連接氣體
5.記錄流過氣體體積的機械式計數器
表體本身帶有法蘭，根據不同的工作壓力，表體材料可采用鋁、鑄鐵、鍛鐵或鋼。整流器用于調整流速分布，消除任何可能影響計量精度的流體擾動，，這樣只需在表的上游有2D的直管段，下游無要求。
流線型的緊固葉輪及一級減速齒輪組成了緊湊的測量部件，葉輪軸安裝在由不銹鋼制成的兩個高精度軸承上，軸承的永久自潤滑性能保證了優良的耐用性。
葉輪的轉速與流過氣體的流速成正比，并通過一套機械傳動機構及磁耦合連接件傳送至8位字輪式計數器，得到累積的工作狀況下的氣體體積。計數器外殼按IP67防水標準設計，可自由轉動，在各種安裝方式下都可方便讀數。
|
|
| |
|
|
|
![]() |
|
| |
|
| |
|
| |
| |
|
|
| |

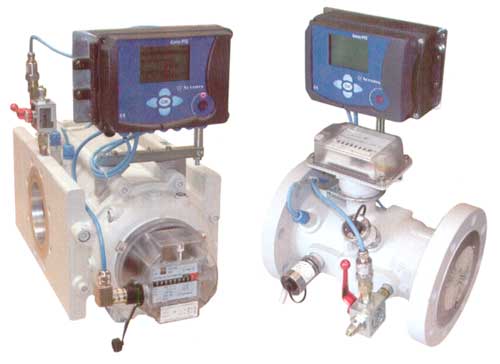

● 溫度、壓力、壓縮因子、補償式體積校正儀
● 滿足歐洲計量標準(EN12405)
● 可以安裝在危險區，具有ATEX防爆認證
● 在全溫度范圍及全量程壓力范圍內保持高精度
● 壓縮因子Z值提供多種計算方法供選擇
● 實時參數圖形顯示
● 大容量數據庫
● 支持本地及遠程通訊
● 具有軟件升級準備功能
|
|
| |
|
|
|
| |
|
| |
