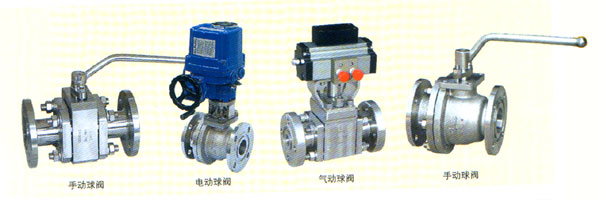

1、本樣本所列FQ、Q641及XJ/Q系列球閥可采用手動操作，亦可按照用戶的使用需要，選配高壓或低壓氣動執行器（操
縱機構），既為氣動球閥選配電動執行器，既為電動球閥，以滿足遠程控制或計算機控制的要求。
2、低壓氣動執行器采用齒條結構，操縱氣壓為0.6～0.8MPa。
3、高壓氣動執行器采用齒條或拔叉結構，操縱氣壓為5±0.5MPa。 |
|
| |
|
|
|
| |
|
| |
 |
|
| 工作介質 |
氧氣 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
注：本閥可用于天然氣管路系統 |
|
| |
| 代號 |
DN |
M |
L |
D |
d |
Z-d |
SS |
H |
可替代型號 |
| FQ-1 |
20 |
M14×1.5 |
185 |
兩端接頭M36×1.5 |
249 |
218 |
XJ/Q01-1.6/80 |
| FQ-2 |
32 |
M14×1.5 |
180 |
110 |
82 |
4-Ø14 |
249 |
242 |
XJ/Q01-1.6/80 |
| FQ-3 |
50 |
M14×1.5 |
203 |
130 |
102 |
4-Ø14 |
249 |
253 |
XJ/Q01-1.6/80 |
| FQ-4 |
80 |
M14×1.5 |
244 |
170 |
140 |
6-Ø14 |
280 |
365 |
XJ/Q01-1.6/80 |
| FQ-5 |
100 |
M14×1.5 |
305 |
200 |
166 |
8-Ø14 |
365 |
414 |
XJ/Q01-1.6/80 |
| FQ-6 |
150 |
M14×1.5 |
395 |
165 |
228 |
8-Ø18 |
466 |
484 |
XJ/Q01-1.6/80 |
| FQ-7 |
200 |
M14×1.5 |
506 |
315 |
278 |
12-Ø14 |
662 |
631 |
XJ/Q01-1.6/80 |
| XJ/Q02-2.0/15 |
15 |
M14×1.5 |
146 |
90 |
70 |
4-Ø14 |
185 |
146 |
XJ/Q01-1.6/80 |
| XJ/Q02-02/25 |
25 |
M14×1.5 |
165 |
115 |
85 |
4-Ø14 |
185 |
309 |
XJ/Q01-1.6/80 |
| XJ/Q01F-2.0/40 |
40 |
M14×1.5 |
230 |
140 |
105 |
4-Ø14 |
249 |
257 |
XJ/Q01-1.6/80 |
|
| |
|
| |
| |
 |
| 公稱壓力 |
PN≤6.4MPa |
| 適用介質 |
腐蝕性介質 |
| 操縱介質 |
空氣、氧氣 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
注：本閥可用于天然氣管路系統 |
|
| |

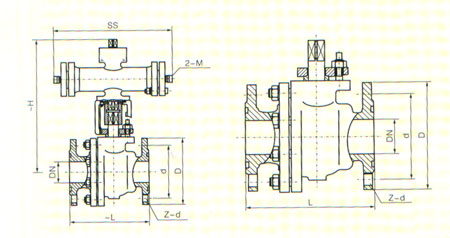

| 代號 |
DN |
L |
D |
d |
Z-d |
| 50Q641F16P |
50 |
187 |
160 |
125 |
4-Ø18 |
| 100Q641F16P |
100 |
297 |
215 |
180 |
8-Ø18 |
| 150Q641F16P |
150 |
395 |
280 |
240 |
8-Ø18 |
|
| |
|
| |
 |
|
| 公稱壓力 |
PN≤6.4MPa |
| 適用介質 |
腐蝕性介質 |
| 操縱介質 |
空氣、氧氣 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
注：本閥可用于天然氣管路系統 |
|
| |

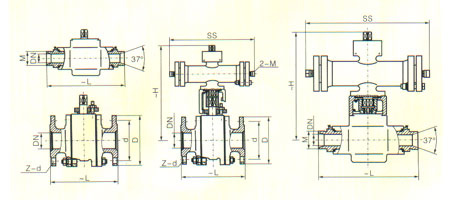

| 代號 |
DN |
M |
L |
D |
d |
Z-d |
SS |
H |
| FQ-8 |
20 |
M14×1.5 |
188 |
兩端接頭M36×1.5 |
249 |
218 |
| FQ-9 |
32 |
M14×1.5 |
223 |
110 |
82 |
4-Ø14 |
249 |
245 |
| FQ-10 |
50 |
M14×1.5 |
228 |
130 |
102 |
8-Ø14 |
280 |
318 |
| FQ-11 |
100 |
M14×1.5 |
374 |
200 |
166 |
8-Ø18 |
452 |
476 |
| XJ/Q01F-6.4/40 |
40 |
M14×1.5 |
230 |
140 |
105 |
6-Ø18 |
249 |
257 |
| XJ/Q01F-6.4/65A |
65 |
M14×1.5 |
331 |
170 |
135 |
8-Ø18 |
280 |
326 |
| XJ/Q02F-10/80A |
80 |
M14×1.5 |
337 |
205 |
160 |
8-Ø23 |
452 |
310 |
|
| |
