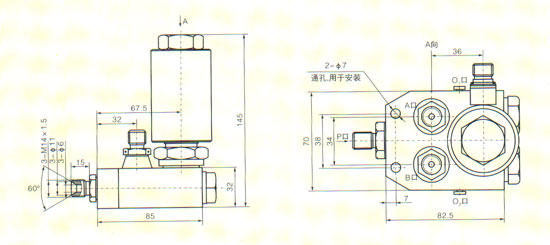

| 代號 |
Z2/5‖DCF6-0 |
| 名稱 |
中壓二位五通電磁閥 |
| PN（MPa） |
1.6～5 |
| DN（mm） |
3-Ø6 |
| 電磁閥代號 |
MDDT03B |
工作性能：P口通工作壓力
1、斷電狀態：P口與A口通、A口與O1口斷，P口與B口斷，
B口與O2口通；
2、通電狀態：P口與B口通、B口與O2口斷，P口與A口斷，
A口與O1口通。 |
|
| |
|
| |
|
| |
| 代號 |
名稱 |
PN（MPa） |
DN（mm） |
電磁鐵代號 |
| Z2/5DCF6-0 |
中壓二位五通電磁閥 |
1.6～5 |
2-Ø6 |
DDT03B |
| G2/5DCF6-0 |
高壓二位五通電磁閥 |
1.6～10 |
2-Ø6 |
DDT03B |
|
| |
| |
|
|
| |
工作性能：
P口通工作壓力：
1、斷電狀態：P口與A口通、A口與O1口斷，P口與B口斷，B口與O2口通；
2、通電狀態：P口與B口通、B口與O2口斷，P口與A口斷，A口與O1口通。
|
|
| |
|
|
|
| |
|
| |
| |
|
| 代號 |
7424.5080 |
| 名稱 |
高壓二位二通電磁閥 |
| PN（MPa） |
4.0～15
|
| DN（mm） |
2-Ø6 |
| 電磁鐵代號 |
Y5701B-82 |
|
|
|
|
| |
|
|
| 代號 |
1TY22-3 |
1TY22-3A |
1TY22-5 |
| 名稱 |
高壓二位二通
電磁閥 |
高壓二位二通
防爆電磁閥 |
中壓二位二通
電磁閥 |
| PN（MPa） |
2～23 |
2～23 |
0.3～2 |
| DN（mm） |
2-Ø10 |
2-Ø10 |
2-Ø6 |
| M |
2-M18×1.5 |
2-M18×1.5 |
2-M20×1.5 |
| 電磁鐵代號 |
Y5701-82 |
Y5701A-82 |
Y5701-82 |
|
|
| |
