TA-935軸流式調壓器&軸流式安全切斷閥

(TA-935)

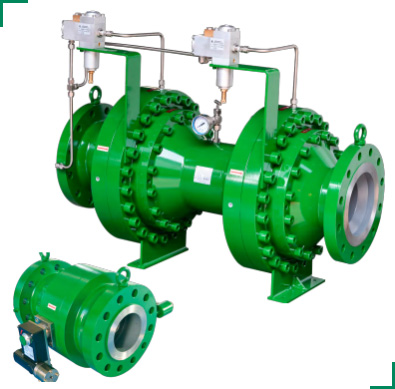

TA-935 系列

TA935軸流式調壓器和軸流式安全切斷閥專為特別要求使 用軸流式的市場及工況設計。
其設計借鑒了廣泛使用的TA956產品的實際使用經驗。
TA935大部分主要部件和TA956系列調壓器和安全切斷閥 相同。
TA935系列擁有以下特征：
流通能力強；
套筒為壓力平衡式設計；
零件數量少；
模塊化設計；
出口法蘭可擴徑；
可選消聲器；
有失效關和失效開型可選；
可組合成雙重功能調壓器FC+FC, FC+FO；
安全切斷閥；

模塊化的設計可實現多重功能多樣化匹配以適用于不同工 況和客戶要的要求，它適用于燃氣傳輸、工業電廠燃氣供應、城市門站、通用的配給系統、工業化安裝等。
TA935適用于清潔無腐蝕性天然氣。我們還可提供特殊材料來承載不同氣體，滿足不同工況的需求。
TA935FC+FC，FC+FO為帶指揮器的套筒式雙功能燃氣調壓器，可用于高、中、低壓的調壓。
TA935SSV在出現以下狀況時，會自動關閉：
下游壓力高于****設定值（超壓保護）；
下游壓力低于最小設定值（對于壓力不足的保護）。
TA935調壓器和軸流式安全切斷閥符合以下標準：
壓力容器（PED）2014/68/EU
DIN EN 334 (01.07.2009)
DIN EN 14382 (01.07.2009)
調壓器涉及到的系統標準，我們產品也符合調壓器的相關標準：
EN 12186           ANSI/ASME B31.8
ANSI/FCI 70.2      ISA 75.05
ISA 75.17          ISA RP75.06
IEC 61511

 閥口具有大容量、低噪音特點；
 通過進口壓力驅動閥口的開閉；
 閥口時刻處于壓力平衡狀態；
 極廣的調壓范圍；
 適用于高壓應用；
 磁力式位置指示器、具備防泄漏功能；
 上下游拆裝塊；
 內置消聲器；
 可安裝限位開關；
 可安裝4-20mA的磁力式位置遠傳裝置；
 可安裝SSV開位遠傳、SSV遠程跳閘、檢查用三通閥。

TA935技術特性

TA935材料

符號說明如下：
REGULATOR ——  調壓器
TYPE ——  型號
Fluid —— 燃氣種類
Reg.NO —— 產品編號
Flange ——  法蘭
RG(AC) ——  調壓精度等級
SG ——  關閉壓力等級
Cg ——  流通系數
Pemax ——  最-大進口工作壓力
PILOT VALVE ——  指揮器
Year ——  出廠日期
SERIAL Nr —— 序列號

Ps body ——  閥體最-大承壓
TS ——  工作溫度

Pef ——  正常工況下調壓器進口壓力的變化范圍
Paf —— 使用測試時所裝的零件和彈簧所能得到的調壓器設定范圍
SET POINT —— 測試時所裝彈簧和零件的出廠設定值
WIRE DIAMETER OF SPRING ——  使用測試時所裝彈簧線徑
SPRING RANGE ——使用測試時所裝的彈簧所能得到的調壓設定范圍

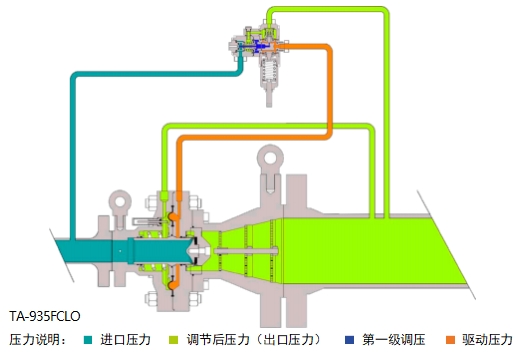

TA-935 FO 工作原理

托美尼TA-935FO是失效開型調壓器。因此，當主調壓 器隔膜、指揮器隔膜以及連接指揮器反饋信號管出現問題時，主調壓器閥口將會自動打開，并處于全開狀態。
該調壓器選用鋼制套筒（活塞）作為閥口。由彈簧將閥口推向全開位置。
指揮器從上游獲取氣源壓力。它將上游壓力轉換為一個控制壓力，并將其輸送至主調壓器隔膜腔上腔體。
同時，通過指揮器的壓力還會產生一個泄放壓力。 當下游壓力由于下游流量減少而增加時，指揮器就會稍微關閉，泄放壓力就會減小，控制壓力就會成為主導開始關閉調壓器閥口，從而使出口壓力控制在設定值范圍內。
當下游壓力減少時，指揮器會稍微打開，泄放壓力會增加，使得主調壓器閥口打開的更大，保證出口壓力在設定范圍內。

TA-935 SSV 工作原理

TA-935安全切斷閥主要以提高管線安全性能為目的。它 會在下游壓力高于****設定值或低于最小設定值時將流 量切斷。
該裝置配有彈簧驅動的閥口，在一般情況，閥口處于全 開位置。我們通過機械式壓力開關使其關閉。
壓力開關可配置下列一種或多種控制模式：
 壓力不足控制；
 超壓控制
 壓力不足加超壓控制；
 手動控制（就地按鈕）；
 配置三通電磁閥遠程控制切斷（可選）。
一旦出口壓力達到設定值，壓力開關就會觸動鎖定機構 并關閉閥口。該閥口隨時處于壓力平衡狀態，因此其動 作不受壓力變化的影響。SSV處于完全關閉狀態時，由 于壓差的存在，密封性能更好。
只有在壓力條件允許的情況下，運用扳手將閥口復位 后，整條管線系統才可重新使用。
此外，我們還可以提供遠程操控裝置。該裝置配有一個 電磁閥，通常情況下，它連接著開關和出口端。
