主要特性和參數

用途

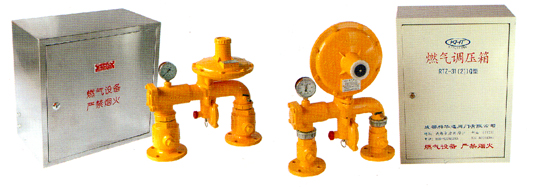

RTZ-31(21)*Q(QJ)系列壁掛式調壓箱應用于中低壓一級燃氣輸配系統做樓棟或公服用戶調壓。適用于天然氣，人工煤氣，液化石油氣。符合GB16802-1997《城鎮燃氣調壓器》標準。
特點
●內置過濾器，提高調壓器的可靠性；
●內置安全切斷閥，當下游壓力因故超壓時，及時切斷氣源；
●內置安全放散閥，對非故障（下游閥門快速關閉或溫度變化等暫時因素）出現的后壓升高，進行部分排放避免切斷閥頻繁啟動；
●模塊化結構，安裝簡單，維護方便；
●主調節器有立式臥式供用戶選擇；
●外箱有不銹鋼箱與噴塑箱供用戶選擇。

技術參數
●進口壓力范圍P1：0.05~0.4MPa、2.5aMPa、4.0MPa、
●出口壓力范圍p2：1~5KPa 5~15KPa（80Q）
●穩壓精度δP2：±15%
●關閉壓力Pb：≤1.2P2n
●工作溫度：-20~60℃
●口徑系列：DN25、DN40、DN50、DN80（QJ型只有DN25）
連接形式
25QJ:進口法蘭連接PN1.6MPa，DN25 出口法蘭連接PN1.6MPa，DN40
25Q:進出口法蘭連接PN1.6MPa，DN25
40Q:進出口法蘭連接PN1.6MPa，DN40
50Q:進出口法蘭連接PN1.6MPa，DN50
80QJ:進口法蘭連接PN1.6MPa，DN50 出口法蘭連接PN1.6MPa，DN80

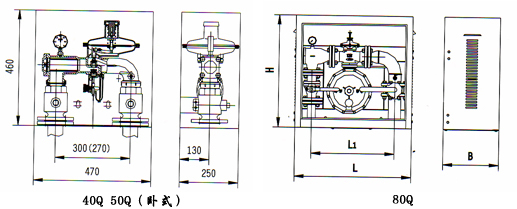

外形尺寸

結構尺寸

型號	L	L1	B	B1	H	進口法蘭	進口法蘭
RTZ-25QJ	340	180	210	86	420	DN25	DN40
RTZ-25Q	380	240	235	82	500	DN25	DN25
RTZ-40Q	465	270	245	95	530	DN40	DN40
RTZ-50Q	465	300/270	245	95	530	DN50	DN50
RTZ-80Q	840	600	420	150	760	DN50	DN80

25QJ	進口壓力MPa
出口壓力MPa	0.05	0.1	0.2	0.3	0.4
1	30	45	60	65	70
2	30	45	60	65	70
3	30	45	60	65	70
4	30	45	60	65	70
5	30	45	60	65	70

25Q	進口壓力MPa
出口壓力MPa	0.05	0.1	0.2	0.3	0.4
1	35	50	70	75	80
2	35	50	70	75	80
3	35	50	70	75	80
4	35	50	70	75	80
5	35	50	70	75	80

40Q	進口壓力MPa
出口壓力MPa	0.05	0.1	0.2	0.3	0.4
1	60	80	100	110	120
2	60	80	100	110	120
3	60	80	100	110	120
4	60	80	100	110	120
5	60	80	100	110	120

50Q	進口壓力MPa
出口壓力MPa	0.05	0.1	0.2	0.3	0.4
1	80	100	120	130	135
2	80	100	120	130	135
3	80	100	120	130	135
4	80	100	120	130	135
5	80	100	120	130	135

80Q	進口壓力MPa
出口壓力MPa	0.05	0.06	0.07	0.08	0.1	0.13	0.15	0.18	0.2	0.3	0.4
2	95	100	110	120	135	155	170	190	200	270	360
3	95	100	110	120	135	155	170	190	200	270	360
5	95	100	110	120	135	155	170	190	200	270	360
8	70	100	110	120	135	155	170	190	200	270	360
10	70	100	110	120	135	155	170	190	200	270	360
15	65	100	110	120	135	155	170	190	200	270	360
